单侧电源供电线路三相一次重合闸的基本工作原理

本文主要研究单侧电源供电线路三相一次重合闸是如何工作的。
1. 原理：主要由重合闸起动回路、重合闸时间元件、一次合闸脉冲元件及控制开关闭锁回路等组成。由连接片XB1~XB3组成的回路，用以与继电器相配合，实现重合闸或重合闸后加速保护动作。

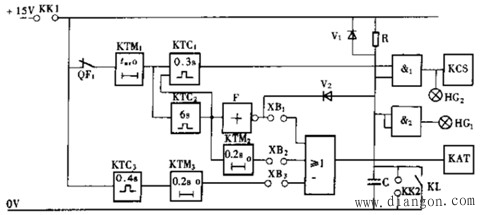

图 1 三相一次重合闸原理接线图

2. 正常工作状态：
正常工作状态下断路器在合闸位置，触点断开，重合闸的时间元件没有电源，故不能起动。
R-C充电回路在接通时开始对C充电，经15~25s的延时后，使
