高频电压与电流的测量方法

　　１、高频电压的测量

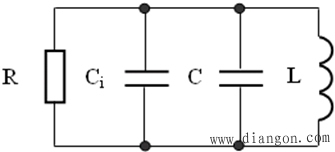

　　为了分析电压表对被测电路的影响，我们来研究电压表的等效电路。电压表的C_i越大，回路的电容C越小，引起回路失谐越严重；输入电阻Ri并联在回路上，它将改变其工作状态，R_i越小，工作状态改变越显著。

　　２、用于高频测量的电子电压表电压，应具有如下特性
　　（1）在宽频段内，读数同被测电压的频率关系不大。
　　（2）对被测源工作状态的影响小。换句话说，输入电阻要大(输入电容小)。
　　（3）测量电压的范围宽，灵敏度高。
　　（4）读数建立时间短。
　　（5）有承受过载的能力(电压表的输入端的电压超过允许值)。

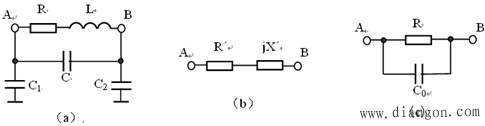

　　３、高频电流的测量

　　【例】

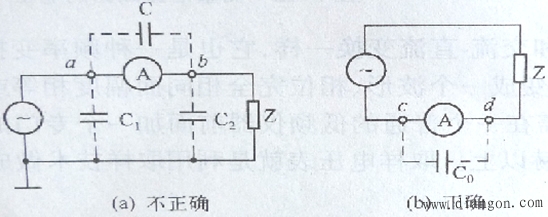

　　电流表要接在最底点位处，接在引起被测电路反作用最小的地方。
