集成运放电路中的恒流偏置电源是如何工作的？

集成运放中为了使各级电路均有稳定的静态工作点，不是采用给晶体管b－e间或场效应管g-s间加偏置电压来决定输出回路电流，而是为每级放大管输出回路注入恒定电流（、或、）的方法来设置Q点，这种方法在具有恒流源的差分放大电路中曾采用过。

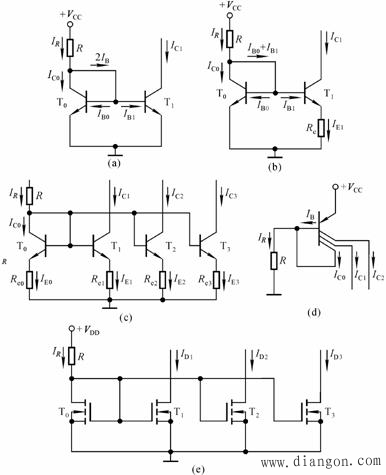

图1 集成运放中常见的电流源电路

在基本放大电路的分析中我们知道，稳定静态工作点的基本措施是引入直流负反馈和温度补偿，Q点稳定就是静态集电极电流稳定。实际上，在图1（a）所示的晶体管电流源电路中，电阻R起了直流电压负反馈的作用。可以设想，若温度升高，则管的集电极电流增大，由于电阻R上的压降增大，导致管集电极电位降低，从而使、管的基极电位降低，基极电流随之减小，集电极电流也就减小；当温度降低时上述各电量均向相反方向变化，从而使集电极电流和得到稳定。

图2 有源负载共射放大电路

在图1（b）～（c）所示电路中，发射极电阻也起直流负反馈作用。若温度升高，集电极电流增大，则一方面R的负反馈作用使基极电位降低，另一方面的电流负反馈作用使发射极电位升高，结果b-e间电压减小，基极电流随之减小，集电极电流也就减小，两方面的负反馈作用将使Q点更加稳定。

在图2所示电路中，和应为特性完全相同的一对晶体管，它们组成镜像电流源，在的情况下：

为使电路正常工作，中应加上一定的直流电压，以使的基极回路形成基极电流。由图可知，，因此为了保证一定的，应对中的直流分量的大小提出要求。当温度变化使变化时，由于基本不变，中直流分量的大小需自动调整以维持。可见，这种设置静态工作点的方法也可使得Q点稳定。
