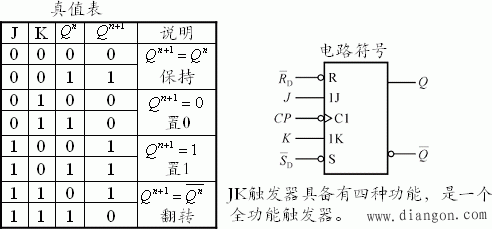

下降沿触发的JK触发器

下降沿触发的JK触发器

该电路在CP脉冲下降沿期间接收JK信号并完成状态翻转，靠的是内部门电路延时时间差而实现的。

⑴ CP=0时，G3、G4输出高电平，B、B’两组与门封锁，触发器的状态由A、A’两组与门互锁，状态不会改变。

⑵ CP=1期间，由于B、B’与门其中的一个输入为高电平，所以，只要有另一个也为高电平时，就可由B、B’与门互锁触发器的状态，所以状态不变。

⑶ CP从0跳到1期间，触发器状态由原A、A’互锁转换到由B、B’互锁，触发器的状态也不变。

⑷ CP由1跳变到0期间，因G1、G2门的延时比G3、G4门长，使，状态还来不及改变，形成了图示等效电路，其中B、B’已被封锁，由RS触发器的特性方程得：。 可见，电路是一个下降沿触发的触发器。
