LC正弦波振荡电路

3. 石英晶体振荡电路

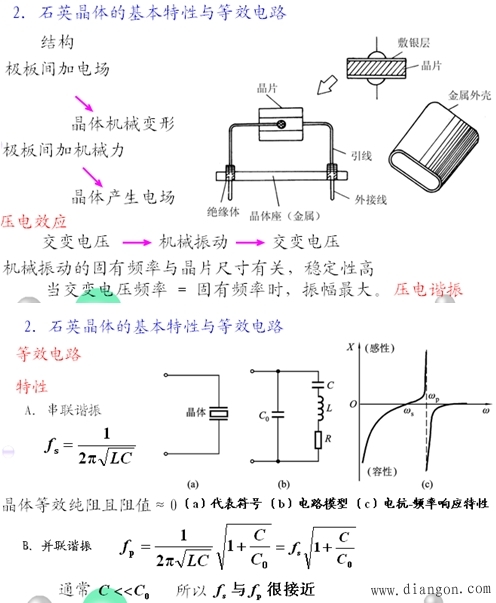

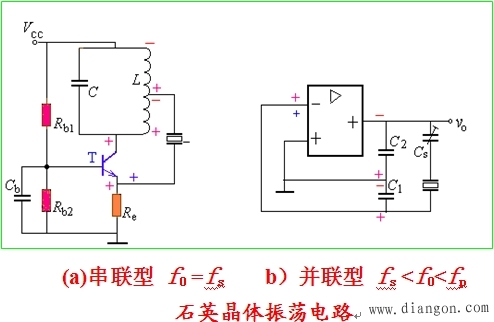

利用石英晶体的高品质因数的特点，构成LC振荡电路，如图所示。

图中的电路与电感三点式振荡电路相似。要使反馈信号能传递到发射极，为此石英晶体应处于串联谐振点，此时晶体的阻抗接近为零。

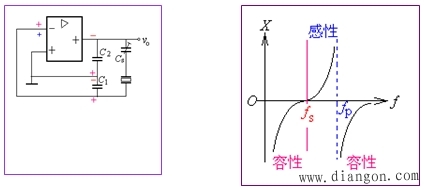

对于上图的电路，满足正反馈的条件，为此，石英晶体必须呈电感性才能形成LC并联谐振回路，产生振荡。由于石英晶体的Q值很高，可达到几千以上，所示电路可以获得很高的振荡频率稳定性。
