负反馈对放大器性能的改善

时间：2023-03-14作者：佚名

一、提高放大倍数的稳定性

在反馈放大器中，反馈网络一般是由电阻电容等无源元件组成的。因此F常常比较稳定。闭环放大倍数几乎完全由反馈系数来决定。可见深度负反馈闭环放大倍数稳定性是很高的。

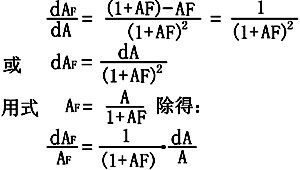

对Af求导，如右式：

开环放大倍数变化了dA时，闭环放大倍数相应变化了dA/(1 AF)。闭环放大倍数的相对不稳定程度为开环放大倍数的相对不稳定程度的1/(1 AF)。

二、扩展放大器的通频带

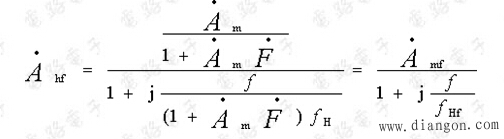

引入负反馈后，上限频率增大到基本放大电路的（1＋AF）倍。引入负反馈后使带宽展宽到基本放大电路的（1＋AF）倍。

三、减少放大器非线性和内部噪声的影响

引入负反馈，自动地根据输出本身的情况调整输入，从而削弱输出的变化量。

四、对输入电阻和输出电阻的影响

（一）对输入电阻的影响

（1）串联负反馈：

串联负反馈电路的输入电阻为未加反馈时的（1＋

）倍，

这种反馈常常用在需

要高输入电阻的电路中。

（2）并联负反馈：

并联负反馈电路的输入电阻为未加反馈时的（1＋

）倍，

这种反馈常常用在需

要低输入电阻的电路中。

（二）对输出电阻的影响

（1）电压负反馈

电压负反馈使输出电阻为未加反馈时的1／(1＋负反馈对放大器性能的改善

)倍。在深度负反馈时，
｜ 1＋负反馈对放大器性能的改善

｜>>1，所以输出电阻会减小很多。

引入电流负反馈以后，输出电阻为未加反馈时的 (1＋负反馈对放大器性能的改善

)倍

综上所述：

1. 放大电路引入负反馈后，如是串联负反馈则提高输入电阻，如是并联负反馈则使输入电阻降低。其提高或降低的程度取决于反馈深度（1＋负反馈对放大器性能的改善

）。

2. 放大电路引入负反馈后，如是电压负反馈则能使输出电阻小，如是电流负反馈使输出电阻增加，其减小或增加的程度取决于反馈深度（1＋负反馈对放大器性能的改善

）。

采用负反馈的原则

（1）若要稳定直流量（静态工作点），应该引入直流负反馈。
（2）若要改善交流性能，应引入交流负反馈。
（3）若要稳定输出电压，应引入电压负反馈；要稳定输出电流，应引入电流负反馈。
（4）若要提高输入电阻，应引入串联负反馈；要减小输入电阻，应引入并联负反馈。
