电气控制试题及答案
|
一、 填空题：（每空1分，共20分） 1．行程开关也称 开关，可将 信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。 2．电流继电器的线圈应 联在电路中，绕组较 ，电压继电器的线圈应 在电路中，绕组较 。 3． 常用的低压电器是指工作电压在交流 以下、直流 以下的电器。 4．低压电器触点的接触形式有_______、_______和 接触。 5．低压电器基本结构是 、 和 。 6. 电磁机构中的__________是静止不动的，只有_______是可动的。 7．自动空气开关又称 开关，它是既能通断电路，又能进行 、 、 、 保护。 二、 简答题（每小题5分、共10分） 1、交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题？为什么？
2、一台具有自动复位热继电器的接触器正转控制电路的电动机，在工作过和中突然停车，过一段时间后，在没有触动任何电器情况下，电路又可重新起动和正常工作了。试分析其原因。

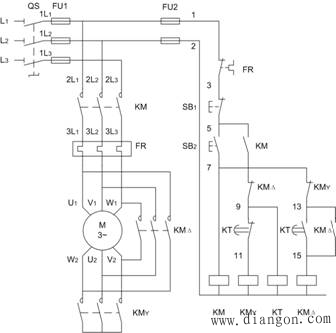

三、设计题（10分） 有一台专机,由二台三相异步电动机拖动，要求M1先起动，经过20秒后M2自行起动，M2起动后M1自行停转。 四、实作题（60分） 按图安装三相异步电动机星形—三角形降压起动控制线路 1、设负载为3kW、额定电压380伏、工作转速1440转/分的三相笼型异步电动机。根据考题及负载要求，选择电器元件。 2．按给定的电气原理图在规定的安装板上配线安装线路。 （1）按钮固定在安装木板上，按钮、电源、负载均应经接线端子排出入。 （2）主回路选用BLV— （3）在安装板上进行板前配线，导线敷设要求平直、整齐、合理。各接点必须牢固、板面整洁。 3．安装完毕，考生应主动向监考教师提出通电试车要求，经同意，由监考教师陪同进行通电。通电试车时不得对线路作改动或对线路是否正确进行带电检查。在通电试车前将时间继电器动作延时时间调整到合适。 4．一次通电试车不成功，必须断电检修故障，检查完毕，应再次向监考教师提出通电要求。 5．考试完毕，保留安装板备查。考生打扫完工位的清洁卫生后，经监考教师同意，方可离开。 电气控制原理图如下：
答案 一、 填空题 1．限位、机械位移 2．串联、短粗、并联、细长 3．1200V、1500V 4．点、线、面 5．电磁机构、触点系统、灭弧装置 6．静铁心、动铁心 7．空气开关或自动开关、短路、过载、失压、欠压保护 二、 简答题 1．交流电磁线圈误通直流电源时，因其等效直流电阻较小，将导致线圈发热。直流电磁线圈误通交流电时，因线圈铁心为整块硅钢做成，会产生较大涡流，产生大量热量，烧毁线圈。 2、：在工作过和中突然停车是因为负载由于某种原因增大过载而使热继电器热元件动作，其常闭触头断开，则控制回路失电电动机停车。过一段时间热继电器的热元件冷却，其常闭触头恢复闭合，则电路又可重新起动和正常工作了。 三、设计题
|
