变电所的类型

变电所是接受电能、变换电压、分配电能的环节，是供配电系统的重要组成部分。
变电所按其在供配电系统中的地位和作用分为总降压变电所、独立变电所、车间变电所、杆上变电所、建筑物及高层建筑物变电所。
1. 总降压变电所 35～110/6～10kV
用户是否要设置总降压变电所，是由地区供电电源的电压等级和企业负荷大小及分布情况定。
对大中型用户，由于负荷较大，往往采用35KV（或以上）供电，再降压至10kV或6 kV，向各车间变电所和高压用电设备配电，这种降压变电所称为总降压变电所。

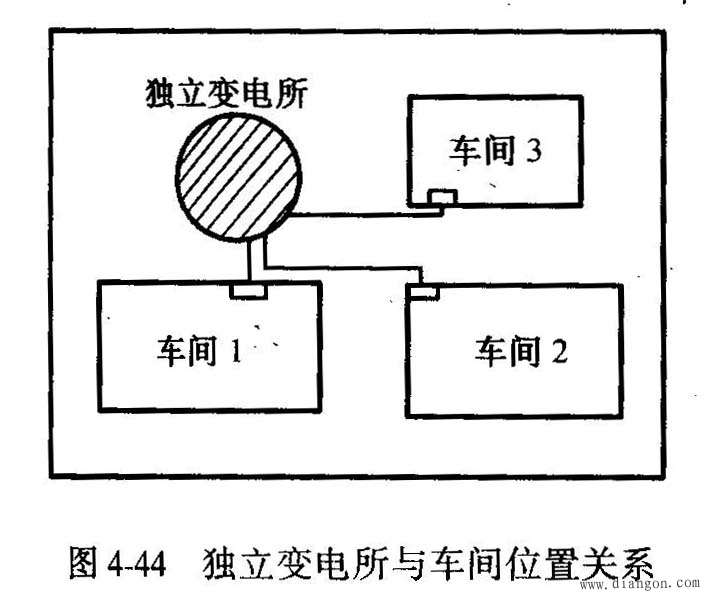

2. 独立变电所　 6～10/0.4/0.23kV
设置独立变电所主要是因为相邻几个车间负荷较大，将变电所建到某一车间不适宜；或由于车间环境的限制，如制药车间、化工车间之间由于管道较多或有腐蚀性气体、易燃易爆气体等环境限制，必须建立独立变电所；或中小型用户负荷不太大，建立一个用户独立变电所，向负荷供电。

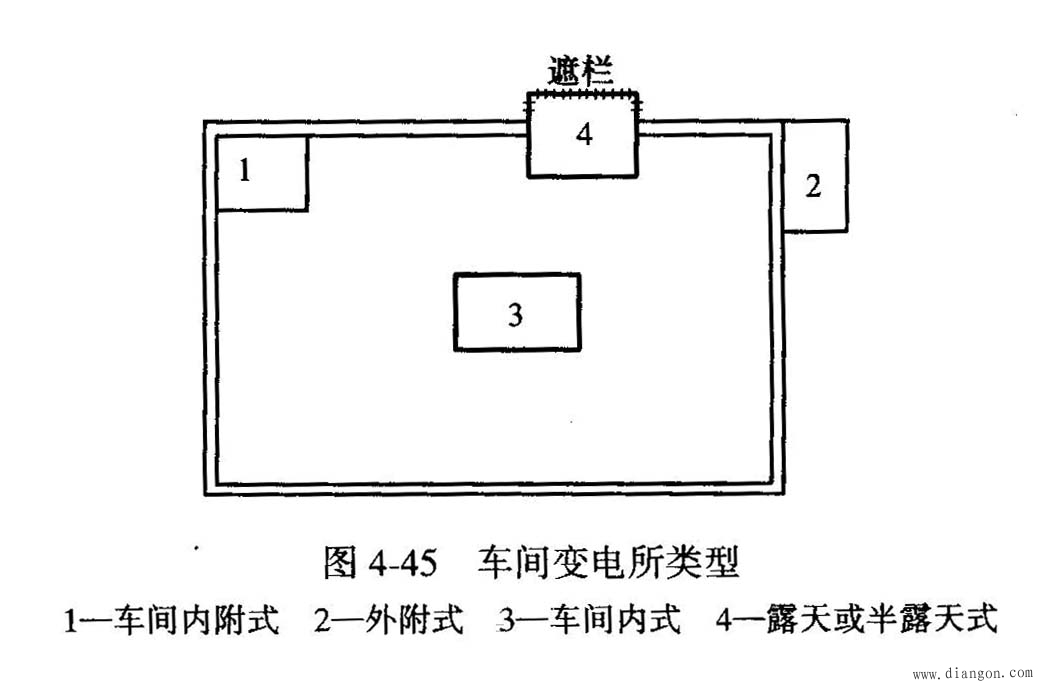

3. 车间变电所　6～10/0.4/0.23kV
①附设变电所
附设变电所是利用车间的一面或两面墙壁，而其变压器室的大门朝外开，如图4-1所示。
车间附设变电所又分内附式和外附式。
②车间内变电所
车间内变电所位于车间内的单独房间内。

4. 建筑物及高层建筑物变电所
建筑物及高层建筑物变电所是民用建筑中经常采用的变电所形式。

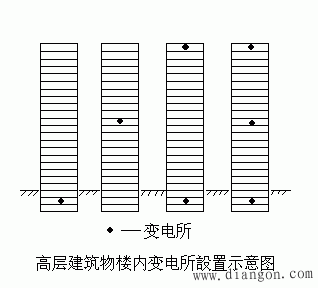

①楼内建筑物变电所
高层建筑物多采用楼内建筑物变电所，置于高层建筑物的地下室或中间某层；地下室和高层；
地下室、中间某层和高层。变压器一律采用干式变压器。

②辅助建筑物变电所
与独立变电所相似，辅助建筑物变电所置于离开高层建筑物的辅助建筑物内，变压器采用
油浸式变压器。
5. 柱上变电所
变电器安装在室外电杆上，适用于315KVA及以下变压器，常用于居民区、用电负荷小
的用电单位。
6. 组合式变电所
