集成稳压器（三端稳压器）

时间：2023-03-14作者：佚名

单片集成稳压电源，具有体积小，可靠性高，使用灵活，价格低廉等优点。最简单的集成稳压电源只有输入，输出和公共引出端，故称之为三端集成稳压器。常用的是W78xx、w79xx系列三端集成稳压器，该组件如下图，稳压器的硅片封装在普通功率管的外壳内，电路内部附有短路和过热保护环节。

线性三端集成稳压器的分类
1.三端固定正输出，国标型号为CW78--/CW78M--/CW78L--
2.三端固定负输出，国标型号为CW79--/CW79M--/CW79L--
3.三端可调正输出，国标型号为CW117--/CW117M--/CW117L-
CW217--/CW217M--/CW217L--CW317--/CW317M--/CW317L--
4.三端可调负输出，国标型号为CW137--/CW137M--/CW137L-
CW237--/CW237M--CW237L--
CW337--/CW337M--/CW337L--
5.三端低压差 1.5A 0.5A 0.1A
6.大电流三端
以上1---为军品级；2---为工业品级；3---为民品级。
军品级为金属外壳或陶瓷封装，工作温度范围-55℃～150℃；
工业品级为金属外壳或陶瓷封装，工作温度范围-25℃～150℃；
民品级多为塑料封装，工作温度范围0℃～125℃。

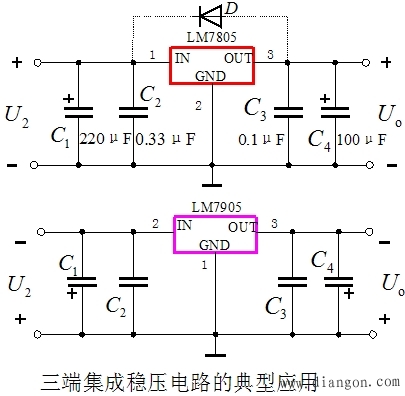

线性集成稳压应用电路
三端集成稳压电路的输入、输出和接地端绝不能接错，不然容易烧坏。一般最小输入、输出电压差约为2V，否则不能输出稳定的电压，一般应使电压差保持在4-5V 。安装足够大的散热器，散热片总是和最低电位的第③脚相连 C1， C4改善纹波特性，C2消除芯片自激震荡和改善瞬态响应， C3减小高频干扰。

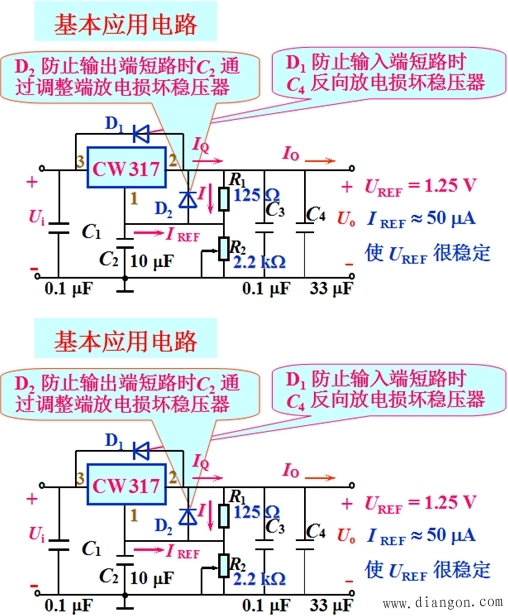

由于稳压管反相电压较低，当输入无电压时，反并联二极管D用于泄放C4电容能量。

UREF=1.25V，IREF=50uA，UREF很稳定

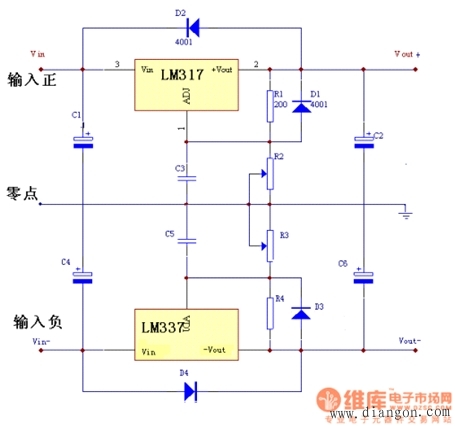

采用LM117和LM137实现的输出电压连续可调的正、负输出稳压电路

大电流稳压器：NS公司的 LM196/396大电流可调稳压器1.25V——15V范围内可以提供10A电流
低失稳稳压器
失稳电压：当输入电压逐渐降低直至输出电压波动超出规定电压时，输入和输出电压之差为失稳电压。

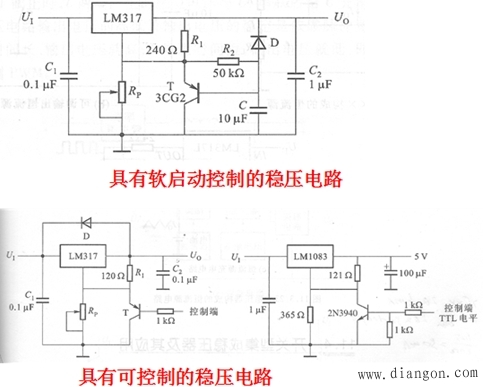

LT/LM108x系列低压差三端线性稳压器：输入输出压差1.5V就能正常工作。
固定式 LM1084——NS公司
可调式 LT1083等——凌特公司
LM2990/2991系列负压输出线性稳压器：输入输出压差0.6V就能正常工作
TPS75xxx系列线性稳压器——TI公司输入输出压差0.6V就能正常工作

基准电压源
基准电压源一般可以用稳压管组成的稳压源来承担，但目前有很多基准电压集成电路，被广泛用作高性能稳压电源的基准电源。

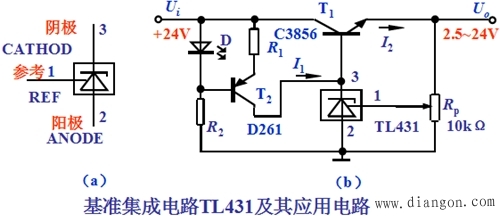

TL431主要应用于稳压电源、仪器仪表、可调电源和开关电源中，是稳压二极管的良好替代品。

直流稳压电源的主要技术指标
主要技术指标：性能参数工作参数
性能参数
1、稳压系数Sv：又称电压调整率，
当输入电压VI变化时直流稳压电源输出电压VO稳定的程度。
2、输出系数Ro：又称负载调整率，体现了抗负载变化的能力。
3、纹波抑制比Srip：输入纹波电压峰－峰值与输出纹波电压峰－峰值之比，体现对交流纹波电压的抑制能力
4、温度系数ST：电源工作温度最大变化范围内（Tmin≤Ti≤Tmax）直流稳压电源输出电压的相对变化的百分比值。
集成基准电压源电路
电压基准具有输出电压精度高，温漂小，输出噪声小的特点。

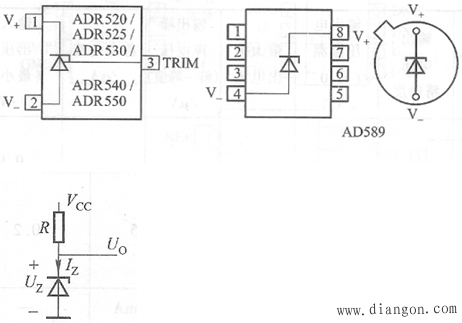

两端型电压基准 ADR520A ADR525A ADR530A
LT1004-1.2 LT1004-1.5
MAX6006 MAX6008 MAX6008 等
