1．收音机的任务是接收广播电台发射的无线电波，从中取出音频信号加以放大，然后通过扬声器还原为声音。

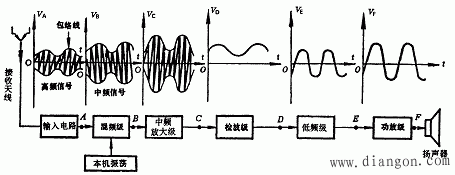

图1是超外差式晶体管收音机方框图和各级信号输出波形示意图。
图1 超外差式晶体管收音机电路的方框图和各级信号波形示意图
一架刚安装好的收音机，即使元件完好，接线无差错。还不一定能正常工作，通常应进
行工作点调整、中频调整以及频率跟踪调整等步骤。
图2变频原理示意图
2．变频级的频率跟踪
变频级包含有输入谐振回路和本机振荡回路。输入谐振回路调谐于被接收信号的载频?c上，本机振荡回路应调谐在比?c高出465kHZ的频率?L上，保证变频后输出为中频（465kHZ）信号,如图2所示。但是，这两个谐振回路的波段覆盖系数k不相等，例如在（535～1605）kHZ中波段，它们分别为
为了使双连电容器在0～180°的转动角范围内，同时满足两个回路的波段覆盖，通常采用三点统调方法。在本振回路中串联一个固定电容C4(常取300pF)，俗称垫整电容；又并联一个可变电容C2(常取5～30pF的微调电容)，俗称补偿电容，如图4(c)所示。因为在未接入C4和C2时，在双连电容器转角180°范围内只有一点满足?L=?c 465kHz。
(a) (b)

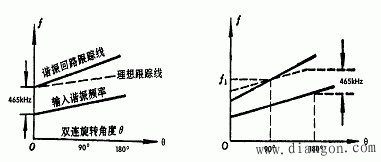

图3 频率与双连旋转关系曲线
如图3(a)所示,在低频端本机振荡回路的振荡频率和输入谐振回路的谐振频率相差465 kHz,则双连从0o旋到180o过程中,其余各点都不满足?L=?c 465kHz,也就是说只有低频端一点跟踪。图3(b)所示情况只有在中间一点(双连旋在90o角左右) 跟踪。

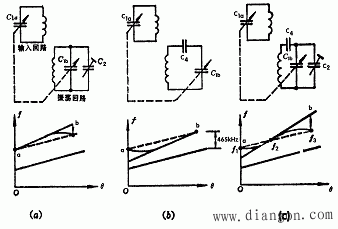

图4 串、并联电容后的跟踪曲线
如果本机振荡回路中并联一个电容C2，如图4（a），当双连全部旋进，C1b电容量最大,而电容器C2容量较小，因此对谐振回路影响不大；当双连全部旋出（即C1b容量最小仅10pF左右）时，并联电容C2对谐振回路的作用很大，它使谐振回路的高端谐振频率明显降低，于是如图2.13.4（a）所示可以实现a、b两个统调点。
在本机振荡回路中串联一个大电容器C4，如图4（b）所示。当双连全部旋出（C1b容量最小），串联电容C4（＞＞C1b）对回路的影响不大；当双连全部旋进（C1b容量最大），C4 将使回路的低端谐振频率明显升高，如图4（b）中a点，这里也有两个统调点。
如果回路原先在中心频率（指双连旋转90o角点上）满足统调，再串联上垫整电容C4和并联上补偿电容C2，就可能如图（c）所示，使调谐曲线的高频端和低频端都满足统调。 这就实现了三点统调。曲线表明，三点统调的跟踪曲线呈s形，它与输入调谐回路谐振曲线之间并不处处相差465 kHz，但由于选台时起主要作用的是本振回路，当它正确调谐在?L（?c＋465kHz）时，即使输入回路稍有失谐，由于通频带较宽，高频?c信号仍能通过，只要?L和?c的差频维持为 465 kHZ，整机的灵敏度和选择性所受影响就不大。在中波波段上，三个跟踪点定为600kHz、1000 kHz和1500kHz。
