无功补偿的基本原理

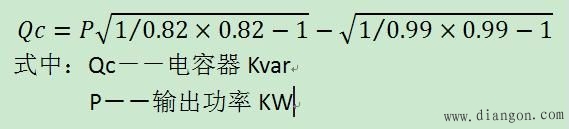

无功补偿原理 当电网电压的波形为 正弦波，且电压与电流同相位时，电 阻性电气设备如白炽灯、电热器等从 电网上获得的功率P等于电压U和电 流I的乘积，即：P=U×I。 电感性电 气设备如电动机和变压器等由于在运 行时需要建立磁场，此时所消耗的能 量不能转化为有功功率，故被称为无 功功率Q。此时电流滞后电压一个角 度f。在选择变配电设备时所根据的 是视在功率S，即有功功率和无功功 率的几何和： S =（P2 Q2）1/2 无 功功率为: Q=（S2 - P2）1/2 有功功 率与视在功率的比值为功率因数: cosf=P/S 无功功率的传输加重了电 网负荷，使电网损耗增加，故需对其 进行就近和就地补偿。并联电容器可 补偿或平衡电气设备的感性无功功 率。当容性无功功率QC等于感性无 功功率QL时，电网只传输有功功率 P。根据国家有关规定，高压用户的 功率因数应达到0.9以上，低压用户 的功率因数应达到0.95-1.0最佳。 如果 选择电容器功率为Qc，则功率因数 为： cosf= P/ (P2 (QL- QC)2)1/2 在实际工程中首先应根据负荷情况和 供电部门的要求确定补偿后所需达到 的功率因数值，然后再计算电容器的 安装容量： Qc = P(tanf1 - tanf2) 式 中: Qc一电容器的安装容量，kvar P 一系统的有功功率，kW tanf1一补偿 前的功率因数角 tanf2一补偿后的功 率因数角 采用查表法也可确定电容器的容量……
无功补偿的作用；
减缓电流冲突，稳衡电压下降幅度。降低无功损耗，确保供电质量。其实它在电力系统中的角色，就象飞轮在机械转动中的角色一样。我们可以把无功补偿的电力电容，当作机械飞轮去理解。
