建筑物变电所主接线

1.一般民用建筑变电所主接线
9层及以下多层住宅、机关、学校等均为Ⅲ级负荷的一般民用建筑，一般多幢民用建筑共用1个变电所，单回电源1台变压器。由于总用电负荷较小，变压器容量不大，故高压侧无须设置高压开关柜，只在低压侧设置低压配电屏，采用放射式或树干式配电方式对各建筑物供电。

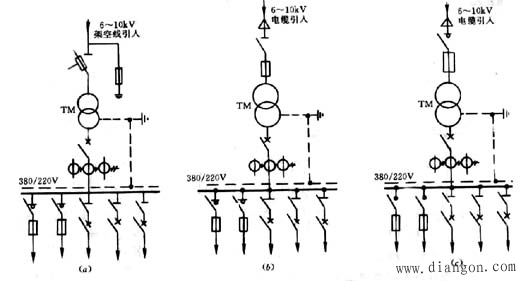

（a) 630kVA及以下露天变电所接线 (b）320kVA及以下室内变电所接线（c）320kVA以上室内变电所接线
一般民用建筑变电所主接线
（2）高层民用建筑变电所主接线
9层以上高层民用住宅、10层及以上高层科研楼和10层以上高层办公楼均属于高层民用建筑。其用电负荷特点是：19层及以上高层住宅的消防泵、排烟风机、消防电梯、事故照明及疏散诱导标志等消防用电设备为Ⅰ级负荷，19层以下的消防用电设备为Ⅱ级负荷，客梯也为Ⅱ级负荷，照明、空调器等各种家用电器为Ⅲ级负荷。高层科研楼的实验设备等动力负荷容量一般较大，可占全部负荷的80%以上，但利用率较低，多属于Ⅱ级负荷。高层办公大楼则主要是照明、空调器和插座等，为Ⅱ级负荷，但它们的消防用电设备均为Ⅰ级负荷。对于Ⅰ级负荷应双路独立电源供电。Ⅱ级负荷也应两个电源供电。
变电所内应设置两台电力变压器，采用一路主供、一路备用的供电方式，集中供电。变电所内两台变压器的低压母线上引出低压双路电源，其中一路照明，另一路为动力。事故照明可在总配电室内提供能自动切换的照明、动力两个电源;消防泵、电梯和排烟机等负荷也可获得一用一备、自动投切的两个电源。

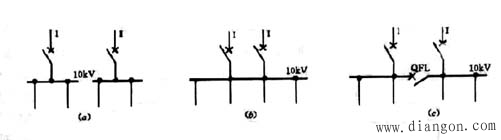

高层民用建筑变电所主接线如图2所示，图2(a)为两路高压电源同时供电，单母线分段，不设母线联络开关;图2(b)为两路高压电源互为备用，单母线接线方式，故障时作为备用的电源自动投入，运行灵活性较高;图2(c)为两路高压电源同时供电，单母线分段，并设置母线联络开关。当任何一路电源故障时，其进线断路器跳闸，母线联络开关自投，对故障电源侧的负荷供电。
这种接线方式较为复杂，投资费用增大，但供电可靠性和运行灵活性大大提高，是目前高层民用建筑中广泛采用的方案之一。

（a） 无母联开关的单母线分段 （b）单母线接线 （c）有母联开关的单母线分段
图2 高层民用建筑变电所高压主接线

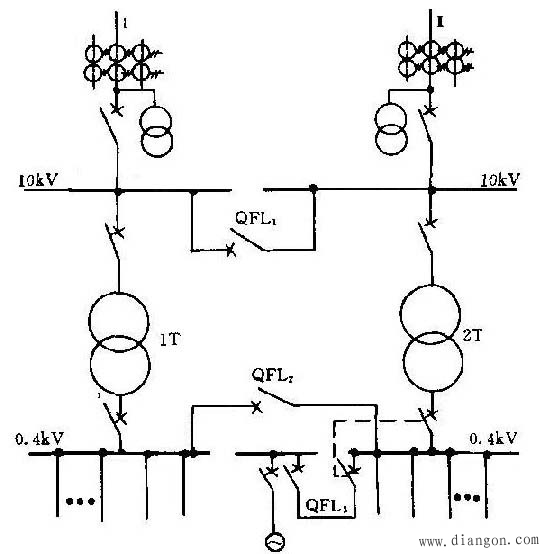

高层民用建筑变电所的典型高低压配电系统主接线如图3所示，在高、低压侧均设置母联开关QF1、QF2，并增设了柴油发电机组和相应的母联转换开关QFL3，本系统可适用于高层民用建筑的各级负荷。

图3 高层民用建筑变电所的典型主接线
(3)高层宾馆饭店变电所主接线

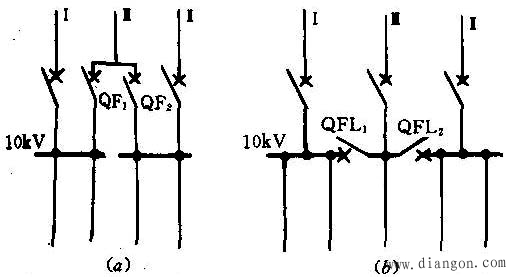

现代高层宾馆饭店等旅游性建筑与一般高层民用建筑不同，其内部设施齐全，即集居住、商业、办公、娱乐等功能于一身，形成高标准的多元化功能。建筑内部配套电气设备多，以满足现代化办公、管理、娱乐和生活的需要。同时还具有人员密度大、火灾隐患多，对消防保安要求高的特点。建筑内多为Ⅰ、Ⅱ级负荷，应设置两个及以上独立电源同时供电。另外，还须考虑设置应急备用发电机组，以供给事故照明、消防设备、电子计算机、电梯等的事故用电，一般要求在发生事故后15s内自动恢复供电，从而确保供电的可靠性。可采用如图4-26(b)、(c)所示的变电所高压主接线方案。两路电源为引自城市电网的独立电源，可采用三路高压电源供电方案，如图4所示。

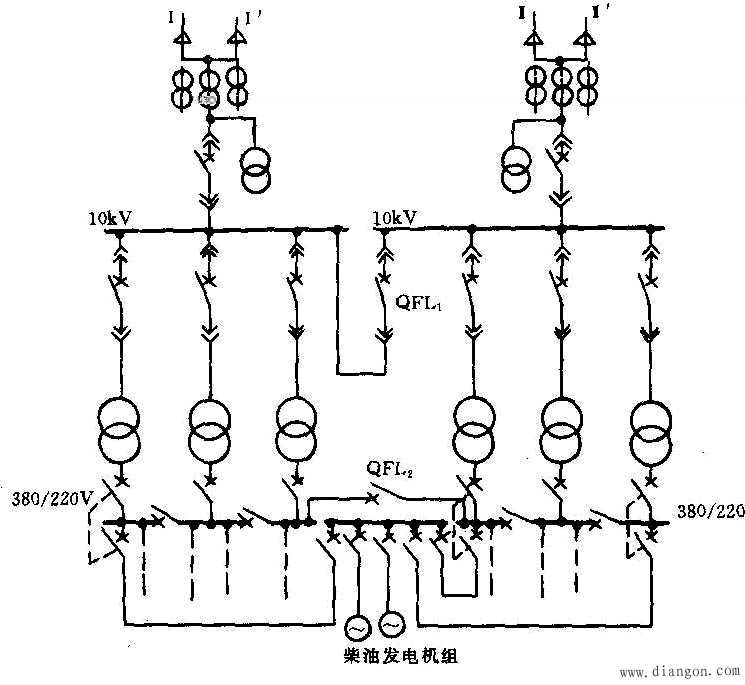

图5为某现代高层宾馆饭店变电所高低压配电系统典型示例。

图4 三路高压电源进线的变电所主接线

4 现代高层宾馆饭店变电所高低压配电系统典型接线
（4）组合式变电所主接线
组合式变电所愈来愈多地应用于中小型企业、住宅小区、高层建筑。组合式变电所是将
高、低压开关柜、电力变压器等组合为一体的接线方式。

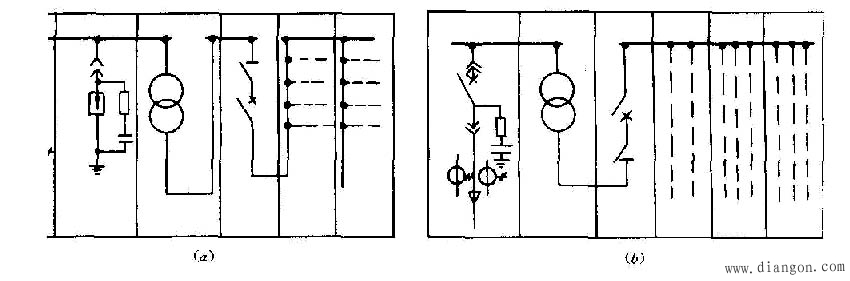

典型组合式变电所主接线如图6所示，是由高压组合单元、低压组合单元和变压单元组成。

（a）户内组合式变电所 （b）户外组合式变电所
图6 典型组合式变电所主接线
