比较器电路
时间：2023-03-14作者：佚名
|

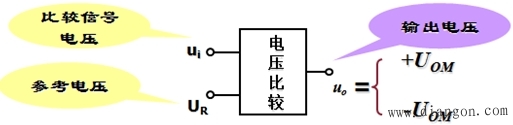

电压比较器的功能：利用输出信号的变化，比较两个电压的大小 |
|

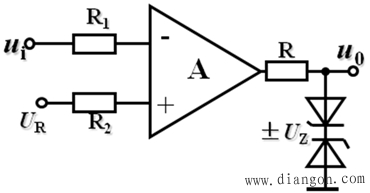

| 电压比较器的阈值：指ui与UR比较时，使输出发生跳变时的ui值。 电压比较器的分类：单限比较器 滞回比较器 窗口比较器 三态比较器 单限电压比较器 任意电压比较器 结构特点： 运放工作于开环状态 参考电压UR 分析方法： 第一步：由运放非线性工作特点，有 |
 |
 |
|

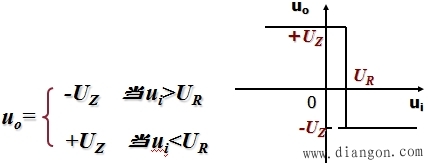

第二步：由电路求u 与u-对图示电路，有u =UR、u-=ui |
|

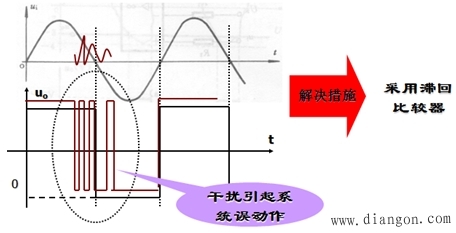

| 滞回电压比较器 单限电压比较器电路结构简单、灵敏度高，但抗干扰能力较差。 |
|

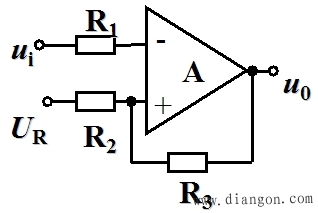

| 反相滞回比较器 |
 |
|
结构特点： |
 |
| 第二步：由电路求u 与u- (1) 对图示电路，有u-=ui (2) 用叠加原理求u |
 |
| 注意：对于不同的输出值，U 有两个取值 反相滞回比较器 |
 |
| 第三步：求阈值 因为当u =u-时输出发生跳变，此时ui=Uth，所以 当uo= UOM时， u 1=u-=ui=Uth1，即 |
 |
| 当uo=-UOM时， u 2=u-=ui=Uth2，即 |
 |
|
注意：Uth1>Uth2 |
|
|
| 第四步：分析传输特性 （1）ui由-∞逐渐增大 ui=-∞时，uo= UOM -∞ ui>Uth1时，uo=-UOM，阈值为Uth1 （2）ui由 ∞逐渐减小 ui= ∞时，uo=-UOM Uth2 ui |
|
|
|

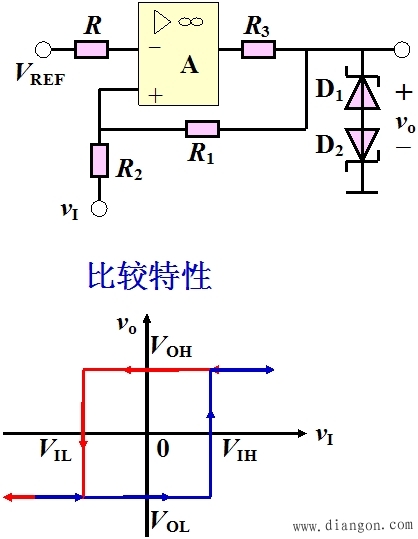

同相输入迟滞比较器 |
 |
|
|
| 比较器用通用运算放大器和专用集成比较器的区别 （1）比较器的一个重要指标是它的响应时间，它一般低于10-20ns。响应时间与放大器的上升速率和增益-带宽积有关。因此，必须选用这两项指标都高的运算放大器作比较器，并在应用中减小甚至不用相位补偿电容，以便充分利用通用运算放大器本身的带宽来提高响应速度。 （2）当在比较器后面连接数字电路时，专用集成比较器无需添加任何元器件，就可以直接连接，但对通用运算放大器而言，必须对输出电压采取嵌位措施，使它的高，彽输出电位满足数字电路逻辑电平的要求。 |
