霍尔集成电路

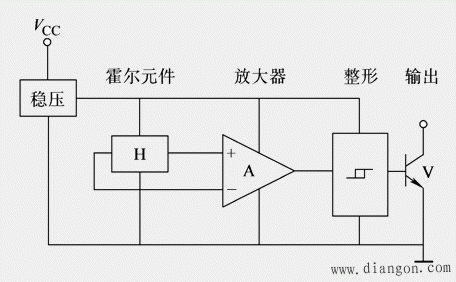

图1 霍尔开关集成传感器内部结构框图

当放大后的电压UO大于施密特触发器“开启”阈值电压时，施密特整形电路翻转，输出高电平，使V导通，这种状态我们称之为开状态。当磁场减弱时，霍尔元件输出的UO很小，经放大器放大后其值仍然小于施密特整形电路的“关闭”阈值电压，施密特整形电路再次翻转，输出低电平，使V截止，这种状态称为关状态。

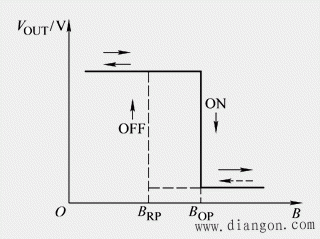

图2霍尔开关集成传感器的工作特性 霍尔开关集成传感器的工作特性如图2所示。从工作曲线上看，工作特性有一定的磁滞，这对开关动作的可靠性是非常有利的。图中的BOP为工作点“开”的磁感应强度，BRP为释放点“关”的磁感应强度。当外加磁感应强度高于BOp时，输出电平由高变低，传感器处于开状态。当外加磁感应强度低于BRP时，输出电平由低变高，传感器处于关状态。
2、 霍尔线性传感器
霍尔线性传感器的输出电压与外加磁场强度呈线性比例关系。这类传感器一般由霍尔元件和放大器组成，如图3所示。较典型的线性型霍尔器件如UGN3501等。

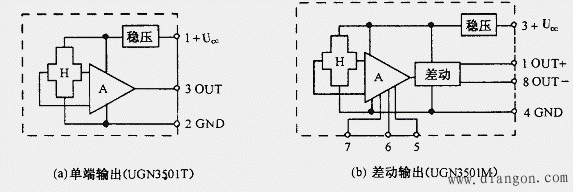

图3 霍尔线性传感器电路结构图

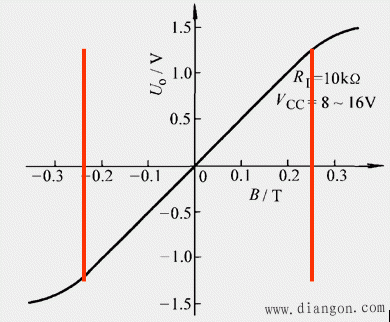

图4 输出特性曲线
图4显示出了具有双端差动输出特性的线性霍尔器件的输出特性曲线。当磁场为零时，它的输出电压等于零；当感受的磁场为正向（磁钢的S极对准霍尔器件的正面）时， 输出为正；磁场反向时，输出为负。
