模拟式万用表测量直流电压
时间：2023-03-14作者：佚名
|
（1）模拟式万用表的直流电压档由表头串联分压电阻和并联分流电阻组成，因而其输入电阻一般比数字万用表低一个数量级。 （2）由于各量程档串、并联电阻不同，所以各量程档的内阻不同，通常把内阻Rv与量程之比(每伏欧姆数即Ω/V数)定义为直流电压灵敏度Sv-。 【例】直流电压灵敏度Sv-=20KΩ/V，则10V量程和50V量程的电压表内阻分别为200KΩ和1000KΩ/V。 注：在使用模拟式万用表测量直流电压时，一定要注意表的内阻对被测电路的影响，否则将可能产生较大的测量误差。同一块表，量程越大内阻越大。 【例】上述万用表测量如下图所示电路的等效电动势E为9V，50KΩ的电阻。 当选用10V量程档，其内阻为Rv=10V×20KΩ/V=200KΩ，Ux=9V×200KΩ/(200KΩ 50KΩ)=7.2V 相对误差γu=(9-7.2)/9=20%，这就是由所用万用表直流电压档的内阻Rv与被测电路等效内阻相比不够大所引起的,是测量方法不当引起的误差。因此模拟式万用表的直流电压档只适用于被测电路等效内阻很小或信号源内阻很小的情况。
测量时，先将标准电源Es置最小，电压表的量程放在较大档，然后缓慢调节标准电源Es的大小，并逐步减小电压表的量程档，直到电压表在最小量程档指示为零，此时E=Es。

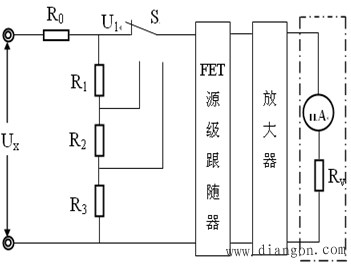

当需要测量高直流电压，输入端采用跟随器和放大器等电路以提高电压表的输入阻抗和测量灵敏度，在直流电子电压表中，通常采用斩波式放大器(或称调制式放大器)抑制零点漂移，提高了直流放大器的电压灵敏度。
|
