低压系统接地制式的分类

　　低压系统接地制式的分类：
　　　按接地制式划分，配电系统有TT、IT、TN（TN-S、TN-C、TN-C-S)五种。
　　　第一个字母表示电源接地点对地的关系：
　　　　T －表示直接接地；
　　　　I －表示不接地或通过阻抗与大地相连；
　　　第二个字母表示电气设备的外露导电部分与地的关系：
　　　　T －表示独立于电源接地点的直接接地；
　　　　N－表示直接与电源系统接地点或与该点引出导体相连接；
　　　后续字母表示中性线与保护线之间的关系：
　　　　C －表示中性线N与保护线PE合并为PEN线；
　　　　S －表示中性线N与保护线PE分开；
　　　　C-S －表示在电源侧为PEN线，从某点分开为N及PE线；
　　　TN系统的组成和特点：
　　　　根据中性线N与保护线PE是否合并的情况，TN系统又分为TN-C、TN-C-S、TN-S、各自的组成和特点如下：

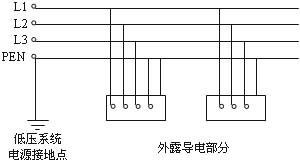

　　　　1）TN-C系统
　　　　保护线与中性线合并为PEN线，具有简单、经济的优点
　　　　
　　　　2）TN-S系统
　　　　保护线与中性线分开，具有TN-C系统的优点，但价格较贵；
　　　　

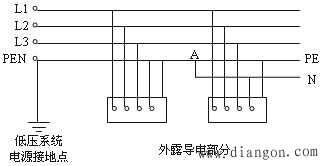

　　　　3）TN-C-S系统
　　　　自某点起分为保护线和中性线，分开以后，N线应对地绝缘，并且分开以后有专用的保护线，所以具有TN-S的优点：
　　　　
　　　IT系统的组成和特点 　　高压系统接地制式的分类：
　　高压系统的接地制式可按接地方式或接地设备分类，一般有以下几种：
　　　按接地方式分类：
　　　　1）直接接地制式；
　　　　2）不接地制式；
　　　按接地设备分类：
　　　　1）不经接地设备的接地制式；
　　　　2）经电抗器或消弧线圈的接地制式；
　　　　3）经电阻器的接地制式；
　　　　4）经电抗补偿、电阻并联接地制式；
