三极管的封装形式和管脚识别

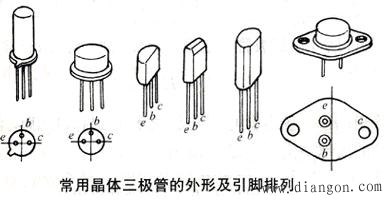

常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，如图对于小功率金属封装三极管，按图示底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e、b、c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c。

目前，国内各种类型的晶体三极管有许多种，管脚的排列不尽相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置，或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
利用万用表辨别三极管的三个电极
三极管基极的判别：根据三极管的结构示意图，我们知道三极管的基极是三极管中两个PN结的公共极，因此，在判别三极管的基极时，只要找出两个PN结的公共极，即为三极管的基极。具体方法是将万用电表调至电阻档的R×1k档，先用红表笔放在三极管的一只脚上，用黑表笔去碰三极管的另两只脚，如果两次全通，则红表笔所放的脚就是三极管的基极。如果一次没找到，则红表笔换到三极管的另一个脚，再测两次；如还没找到，则红表笔再换一下，再测两次。如果还没找到，则改用黑表笔放在三极管的一个脚上，用红表笔去测两次看是否全通，若一次没成功再换。这样最多测量12次，总可以找到基极。
三极管类型的判别：
三极管只有两种类型，即ＰＮＰ型和ＮＰＮ型。判别时只要知道基极是Ｐ型材料还Ｎ型材料即可。当用多用电表R×1k挡时，黑表笔代表电源正极，如果黑表笔接基极时导通，则说明三极管的基极为Ｐ型材料，三极管即为ＮＰＮ型。如果红表笔接基极导通，则说明三极管基极为Ｎ型材料，三极管即为ＰＮＰ型。
硅管、锗管的判别
硅管和锗管在特性上有很大不同，使用时应加以区别。我们知道，硅管和锗管的PN结正向电阻是不一样的，即硅管的正向电阻大，锗管的小。利用这一特性就可以用万用表来判别一只晶体管是硅管还是锗管。
判别方法如下：
将万用表拨到R*100挡或R*1K挡。测量二极管时，万用表的正端接二极管的负极，负端接二极管的正极；测量NPN型的三极管时，万用表的负端接基极，正端接集电极或发射极；测量PNP型的三极管时，万用表的正端接基极，负端接集电极或发射极。按上述方法接好后，如果万用表的表针指示在表盘的右端或靠近满刻度的位置上（即阻值较小），那么所测的管子是锗管；如果万用表的表针在表盘的中间或偏右一点的位置上（即阻值较大），那么所测的管子是硅管。
找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?
(1)对于NPN型三极管，穿透电流的测量电路如图所示。根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。
(2)对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c。
若在测量过程中，由于颠倒前后的两次测量指针偏转均太小难以区分时，就要“动嘴巴”了。具体方法是：在前两次测量中，用两只手分别捏住两表笔与管脚的结合部，用嘴巴含住(或用舌头抵住)基电极b，仍用“顺箭头，偏转大”的判别方法即可区分开集电极c与发射极e。其中人体起到直流偏置电阻的作用，目的是使效果更加明显。
