距离保护的组成元件

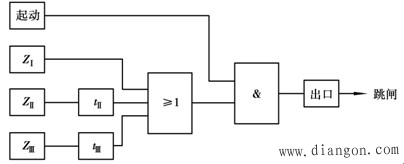

图 距离保护的组成
一般情况下，距离保护由起动元件、距离元件、时间元件等组成。
起动元件：主要作用是在发生故障的瞬间起动整套保护，并和距离元件动作后组成与门，起动出口回路动作于跳闸，以提高保护装置的可靠性。起动元件可由过电流继电器、低阻抗继电器等构成。
距离元件：距离元件的主要作用实际上是测量短路点到保护安装地点之间的阻抗（距离）一般和采用方向阻抗继电器，采用偏移特性阻抗继电器。
时间元件：它的主要作用是按照故障点到保护安装点的远近，根据预定的时限特性确定动作的时限，以保证保护动作的选择性，一般采用时间继电器。
阻抗继电器：是距离保护装置的核心元件，主要作用是测量短路点到保护安装地点之间的阻抗，并与整定阻抗值比较，以确定保护是否应该动作。
