变压器电流速断保护

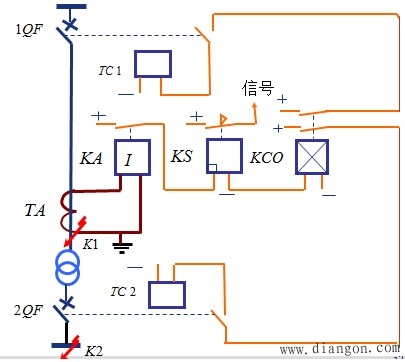

图 电流速断保护单相原理接线图
二、整定原则及灵敏度检验
通过对整定原则和灵敏度校验方法的简要介绍，逐步了解变压器电流速断保护的特点。
1. 整定原则：
躲过外部K2短路时流过保护的最大短路电流；
躲过变压器空载投入时的励磁涌流。
2. 灵敏度校验：
在保护安装处K1点发生两相金属性短路进行校验。
3. 变压器电流速断保护的特点
应用范围：容量较小的变压器，且其过电流保护动作时间大于0.5秒。
作用：与瓦斯保护共同作为变压器相间短路主保护。
保护区：一般只能延伸到低压绕组的一部分。
