双侧电源送电线路重合闸的主要工作方式

并列运行的发电厂或电力系统之间，在电气上有紧密联系时，由于同时断开所有联系的可能性几乎是不可能的，故当任一条线路断开之后又进行重合闸时，都不会出现非同步合闸的问题，在这种情况下，可以采用不检查同步的自动重合闸。

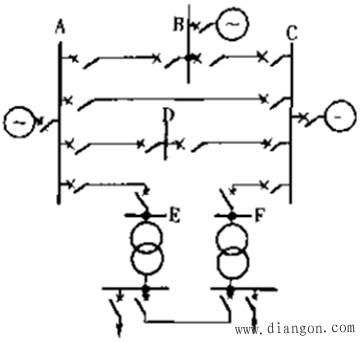

图 1
并列运行的发电厂或电力系统之间，在电气上联系较弱时，如只有两个联系的线路或三个弱联系的线路，需要根据具体情况考虑：
①当非同步合闸的最大冲击电流超过允许值时，则不允许非同步合闸，此时必须检定两侧电源确实同步之后，才能进行重合，为此可在线路的一侧采用检查线路无电压而在另一侧采用检定同步的重合闸，见下图：

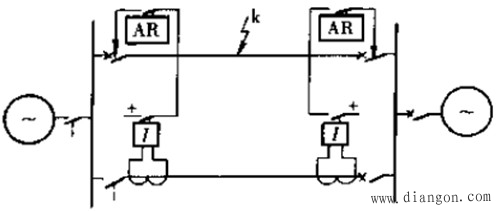

图2 具有同步和无线压检定的重合闸接线示意图
除在线路两侧均装设重合闸装置以外，在线路的一侧还装设有检定线路无电压的继电器，当线路无电压时（一般<0.5倍额定电压）允许重合闸重合；而在另一侧则装设检定同步的继电器，检测母线电压与线路电压间满足同期条件时允许重合闸重合。这样当线路有电压或是不同步时，重合闸就不能重合。
②当非同步合闸的最大冲击电流符合要求，但从系统安全运行考虑，不宜采用非同步重合闸时，可在正常运行方式下采用不检查同步的重合闸，而当出现其他联络线均断开而只有一回线路运行时，将重合闸停用，以避免发生非同步重合的情况。
③在没有其他旁路联系的双回线路上，当不能采用非同步重合闸时，可采用检定另一回路上有电流的重合闸。因为当另一回线路上有电流时，即表示两侧电源仍保持联系，一般是同步的，因此可以重合。
优点：是因为电流检定比同步检定简单。

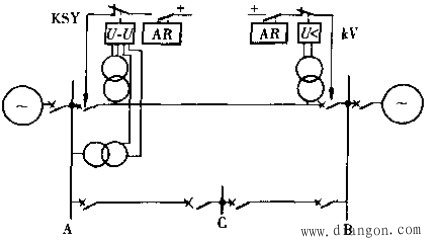

图3 双回线路上采用检查另一回路线路有电流的重合闸示意图
在双侧电源的单回线路上，当不能采用非同步重合闸时，可根据具体情况采用下列重合闸方式。
一般采用解列重合闸。
正常时由系统向小电源侧输送功率，当线路（如k点）发生故障后，系统侧的保护动作使线路断路器跳闸，小电源侧的保护动作则使解列点跳闸，而不跳故障线路的断路器，小电源与系统解列后，其容量应基本上与所带的重要负荷相平衡，这样就可以保证地区重要负荷的连续供电并保证电能的质量。
在两侧断路器跳闸后，系统侧的重合闸检查线路无电压，在确证对侧已跳闸后进行重合，如重合成功，则由系统恢复对地区非重要负荷的供电。然后再在解列点处实行同步并列，即可恢复正常运行。如果重合不成功，则系统侧的保护再次动作跳闸，地区性的非重要负荷将被迫中断供电。

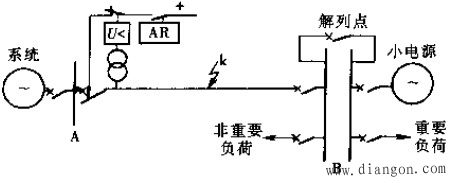

图4 单回线路上采用解列重合闸的示意图
对水电厂如条件许可时，可采用自同步重合闸。
线路上（如k点）发生故障后，系统侧的保护使线路断路器跳闸，水电厂侧的保护则动作于跳开发电机的断路器和灭磁开关而不跳故障线路的断路器。然后系统侧的重合闸检查线路无电压而重合，如重合成功，则水轮发电机以自同步的方式，自动与系统并列，故称为自同步重合闸。
如重合不成功，则系统侧的保护再次动作跳闸，水电厂也被迫停机。
采用自同步重合闸时，必须考虑水电厂侧地区负荷供电的影响，因为在自同步重合闸的过程中，如果不采取其他措施，它将被迫全部停电。

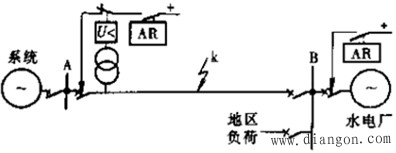

图5 在水电厂采用自同步重合闸示意图
非同步重合闸：
当符合下列条件且认为有必要时，可采用非同步重合闸，即在线路两侧断路器跳闸后，不管两侧电源是否同步（一般需附加条件）即可进行重合，在合闸瞬间，两侧电源很可能是不同步的。
非同步重合闸时，流过发电机、同步调相机或电力变压器的最大冲击电流不超过规定值。
在非同步合闸后所产生的振荡过程中，对重要负荷的影响较小，或者可以采取措施减小其影响时。
220~250kV线路应根据电力网结构和线路的特点确定重合闸方式。
