门禁管理系统结构图

　　　优点：成本低，适用于门数和授权用户较少，不需要计算机管理的低端用户；
缺点：事务都具有两面性，一体型系统的优点也就蕴含着其缺点。控制电锁的继电器就设置在一体型设备内部，由于要完成信息输入功能，该一体型设备又必须放置在入口容易被接触处，给非法人员提供了便利破坏的可能性，安全性差。
　　　②分立型门禁管理系统

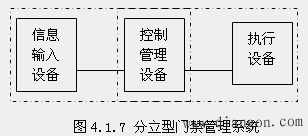

　　　分立型门禁管理系统的信息输入设备、控制管理设备和执行设备，在结构上有分开的部分，也有通过不同方式组合的部分。分开部分与组合部分之间通过电子、机电等手段连成为一个系统，实现门禁管理系统的身份识别和通道控制功能。如图4.1.7所示，系统能够和计算机进行通信，通过门禁管理软件，进行权限设置和出入口记录查询等；系统优点：系统安全性好，功能强大，操作方便，可以很方便的扩展功能和扩展应用。目前分立型门禁管理系统为市场主流产品。

　　（2）门禁管理系统按与管理主机的通信方式可分为总线通信和网络通信方式
　　　①总线通信方式

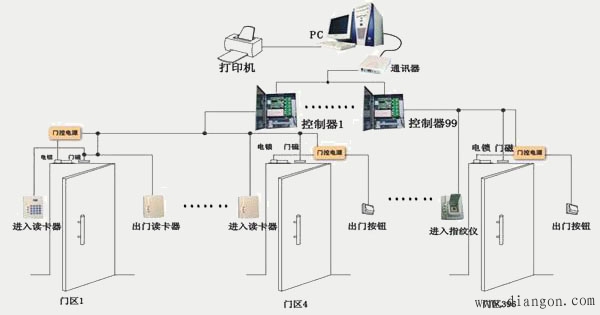

　　　门禁管理系统与管理中心主机之间通过总线方式通信，如图4.1.8所示，只有一个主机实现对总线上所有控制设备的协调管理和控制功能。系统组成包括门禁控制器、读卡器、出门按钮、通信集线器、感应卡、电源和门禁管理软件。这种门禁管理系统应用范围最广，适用于小系统或安装位置集中的应用场所，通常采用RS485通信方式。优点是投资小，通信线路专用；缺点是管理中心安装位置确定后，不容易更换，网络控制和异地控制难以实现。

　　　②网络通信方式

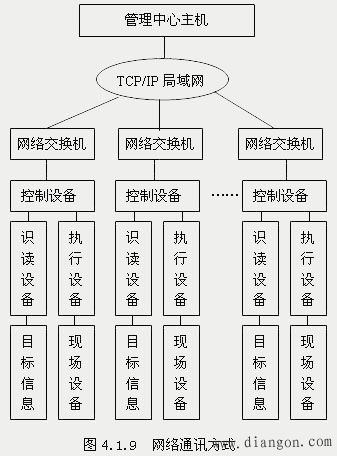

　　　门禁管理系统与管理主机之间通过网络方式通信，如图4.1.9所示，系统技术含量高，目前应用还不够广泛。通信方式采用网络TCP/IP协议。优点是控制器与管理主机通过局域网传递数据，管理中心位置可以随时变更，不需重新布线，网络控制或异地控制容易。适用于大系统或安装位置分散的应用场所。缺点是系统的稳定性和安全性变差。

　　　门禁管理系统的选型上，网络型与458总线型各有所长，主要考虑施工的方便性、施工难度和传输速度等因素。比如居民小区一般适合选用485总线传输模式，原因在于其本身一般没有网络构架，如果采用网络型，还必须要铺设网络线路；而大厦，企业，工厂等单位一般都有网络架构，如果只是在单位比较集中的区域施工，可以选用485总线传输，专门电脑进行管理，布线也简单；如果门禁点数比较分散，就可以直接利用已有网络，采用网络型门禁管理系统，施工方便，布线少，扩展型强。但是网络型门禁管理系统价格比485总线型门禁管理系统价格贵。
　　（3）按门禁控制器控制处理功能的复杂程度可以划分为简单门禁管理系统和复杂门禁管理系统。
　　　①简单门禁管理系统
　　　门禁控制器功能简单，只有简单的开门直流脉冲信号触发动作，卡中也只是记录了卡号信息，只需要读出卡号，卡片中的信息不需要适时改变。正常工作状态，管理主机只是接收来自门禁控制器的简单信息，而不控制管理门禁控制器；除非人工操作软件，才对门禁控制器进行控制和管理，简单门禁管理系统大多数情况不要求实时在线。

　　　②复杂门禁管理系统

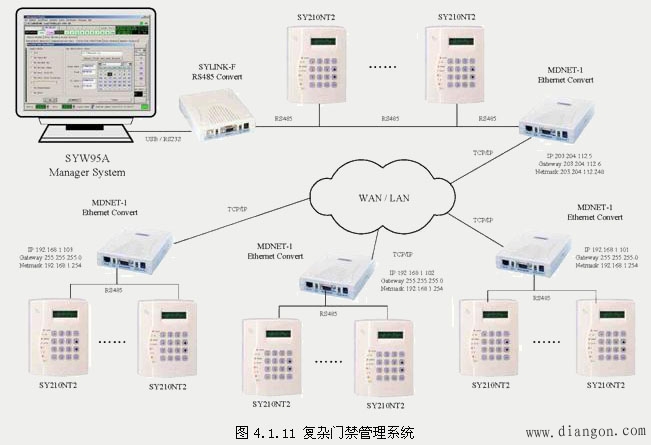

　　　门禁控制器处理功能较强，卡中记录多种信息，随着每次刷卡，卡片中的信息随之改变，这种门禁控制器一般总是与门禁管理主机保持适时双向通信，实现较为复杂的多重应用功能，许多功能强大的门禁控制器还具有与其它子系统联动的功能，复杂门禁管理系统一般也要求实时在线。

　　（4）案例
　　以上述需求分析中的某学校一卡通系统为例。
　　　① 系统总体结构图

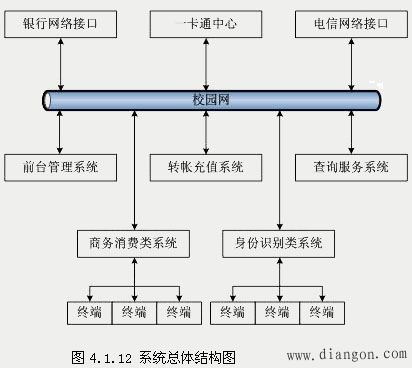

　　　“校园一卡通系统”是架构在校园网上，利用计算机、网络设备、终端等设备，充分发挥校园网络优势，借助于卡片载体，实现先进的信息化管理的系统。系统采用三级平台结构：一卡通中心作为一级平台，各应用子系统作为二级平台，读卡设备为三级平台。

　　　②银行转账系统结构图
　　　银行转账系统是利用计算机网络和终端设备实现持卡人银行账户资金向校园卡账户划转的系统，它将校园卡系统原有手工现金存款方式转变为持卡人自助操作的银行卡与校园卡之间资金转账，减少现金流动，延长服务时间，方便了持卡人，同时也是银行拓展业务、以低成本带来高效益的有效手段。银行转账系统的应用会给银行、一卡通用户、持卡人三方带来很多益处。
