高压pt柜的作用

电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
高压开关柜中PT柜的作用是什么？
1、电压测量，提供测量表计的电压回路；
2、可提供操作和控制电源；
3、每段母线过电压保护器的装设；
4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件等等。
（高压柜屏顶电压小母线的电源就是由PT柜提供的，PT柜内既有测量PT又有计量PT（原先都是要求测量PT和计量PT是分开的，因为规范规定计量用互感器的等级要高于保护用互感器的等级，但现在如没有特殊要求也有不分开的，共用），都上屏顶的电压小母线，为其它出线高压柜提供测量、计量、保护用电源等）。

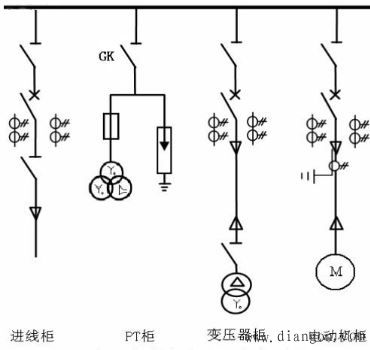

上图是一高压配电系统图中，其中包括PT柜，如图PT柜一般需要加避雷器加以保护
