低压配电TT系统、TN系统和IT系统的特点及安装要求
|

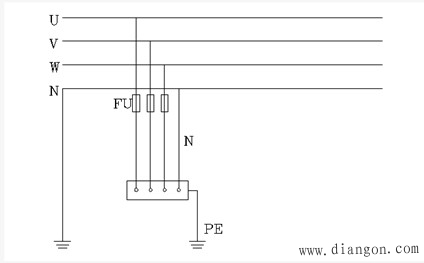

在我国的低压配电系统中有三种系统,这些系统均采用国际标准所用的符号: 下面简单的解释下这三个系统的特点: 首先介绍下低压配电TT系统： TT电力系统有一个直接接地点，电气设施的外露可导电部分接至电气上与电力系统无关的接地极。 TT系统多用于农村低压电网， ① 可实施单相、三相混合供电，供电灵活，可节省导线。 ② 由于中性点直接接地，发生单相接地故障时能抑制电网对地电压的升高。 ③ 容易实施过电流保护设施，包括短路保护和过载保护。 ④ 全网可实施漏电分级保护，即漏电总保护、漏电中级保护和漏电末级保护。 ⑤ 受电设备外露可导电部分发生带电故障时，不会延伸到其他受电设备的外壳上。 ⑥ 受电设备外壳的保护接地电阻，极容易满足DL/T499—2001中的要求。 TT系统的安装要求如下： ① 除变压器低压侧中性点直接接地外，中性线不得再行接地，且应保持与相线同等的绝缘水平。 ② 为防止中性线机械断线，中性线截面应当符合规定，即口诀“零线截面看相线，七零三五为界限；七零为铝三五铜，小于相等大一半。” ③ 必须实施剩余电流保护，包括剩余电流总保护、剩余电流中级保护（必要时）和剩余电流末级保护。 ④ 中性线不得装设熔断器或单独的开关装置。 ⑤ 配电变压器低压侧及各出现回路均应装设过电流保护，包括短路保护和过载保护。 ⑥ 同一低压电网不允许采用两种保护系统，否则有触电隐患和危险。 另外，TT系统对实施保护接地的对象，并不是所有电气设备的外露可导体部分都要接地。在某些情况下，接地有可能引入外界的高电位，如接地体附近有大的故障电流或雷电流流过时，接地体上会有高电位出现。又如当三相用电出现严重不平衡时，在保护中性线上也会出现较高的电位。因此，电气设备的外露可导电部分是否要接地，应以设备的触电防护方式来确定。

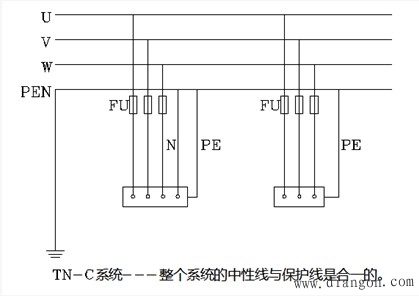

低压配电TN系统： TN系统有一点直接接地，电气设施的外露可导电部分用保护线与该点连接。按照中性线与保护线的组合情况，TN系统有以下三种型式： 低压配电TN-C系统：低压配电TN-S系统; 低压配电TN-C-S系统： 低压配电TN-C系统： TN—C系统多用于城镇和厂矿企业的低压电网，其特点如下： ① 单、三相供电灵活。 ② 能抑制电网内发生单相接地时相对地电压的升高。 ③ 由于受电设备的外露可导电部分采用了接保护中性线的措施，故人体的间接触电有充分的安全保证。 ④ 容易实施过电流保护和漏电保护。 TN—C系统的安装要求如下： ① 为了保证在故障时保护中性线的电位尽可能保持接近大地电位，保护中性线应均匀分配地重复接地，如果条件许可，宜在每一个接户线、引线接线处接地。 ② 用户端应装设漏电末级保护。 ③ 保护装置的特性必须这样选择：当供电网内相线与保护中性线或外露可导电部分之间发生阻抗可忽略不计的故障时，则应在规定时间内自动切断电源。 ④ 保护中性线截面应当符合规定，即口诀“零线截面看相线，七零三五为界限；七零为铝三五铜，小于相等大一半。” ⑤ 中性线不得装设熔断器或单独的开关装置。 ⑥ 配电变压器低压侧及各出现回路均应装设过电流保护，包括短路保护和过载保护。
低压配电TN-S系统：
TN—S是从电源中性点起专门敷设了一根专用的保护零线（PE），这就形成了平时常说的三相五线制系统。该系统安全可靠性高。目前在许多沿海大城市和内地许多城市普遍采用。 对采用TN—S系统的三相五线制时，要做到以下几点要求： ① 保护零线严禁通过任何开关和熔断器。 ② 保护零线作为接零保护的专用线，要单独用一根不能代作他用。目前已有五芯电缆 供应，不用在四芯线上再敷设一根了。 ③ 保护零线，除了在工作接地线或总配电箱电源侧从零线引出外，在任何地方不得与工作零线有电气联接。特别注意在配电箱中的接线，防止通过铁质箱壳形成电气连接。 ④ 保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度要求。 ⑤ 保护零线的统一标志为绿/黄双色线。在任何情况下不准将绿/黄双色线作负荷线使用。在架空线中的排列和导线的排列一定要按统一要求，严格按标准排列。 ⑥ 重复接地必须接在保护零线上。工作零线上不能加重复接地。如果工作零线加了重复接地，漏电保护器将无法使用。 ⑦ 保护零线必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处或末端处做重复接地。配电线路越长，重复接地的作用越明显。 ⑧ 配电变压器低压侧及各出现回路均应装设过电流保护，包括短路保护和过负载保护。 ⑨ 必须实施剩余电流保护，包括剩余电流总保护、剩余电流中级保护（必要时）和剩余电流末级保护。 低压配电TN-C-S系统：

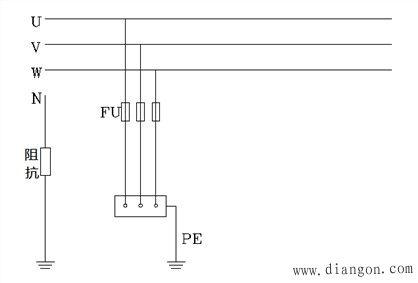

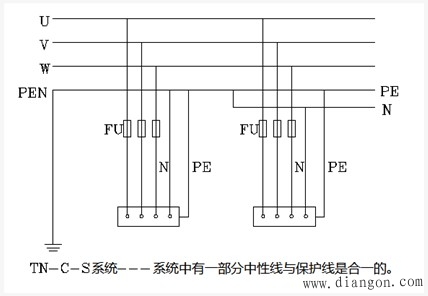

TN—C—S系统在建筑物进户处将零线一分为二，一根作工作零线。另一根作保护零线。对采用TN—C—S系统时，如果保护中性线从电气装置的某一点分为保护零线和工作零线后，则从该点起至负载处，就不允许把这二种线再合拼成具有保护零线和工作零线两种功能的保护中性线。（http://www.gdzrlj.com版权所有）在保护中性线分开之前，安装要求等参考TN—C系统。在保护中性线分为保护零线和工作零线后，安装要求参考TN—S系统。在这种系统中不得装设漏电总保护，只能装设漏电中级保护（视安装位置考虑）和漏电末级保护。 IT电力系统的带电部分与大地间不直接连接，而电气设施的外露可导电部分则是接地的。下图为变压器Y接线的型式。
IT系统由于安全可靠性高、可带故障运行等特点，常被用于故障时不得间断供电的工业设备和要求使用安全的医疗设备。当系统出现单相接地故障也只能通过系统对地电容构成回路，故障回路阻抗极大，故障电流极小，发生电击的危险很小，所以不必及时切断切断电源来防止电击，从而维持供电的不间断。只有在发生两相接地故障时才要求切断电源。在这种系统中不能采用装负荷开关，以免故障时自动断电。但应装设绝缘监测系统，提醒工作人员及时排除故障。 |
