信号处理电路的作用与组成

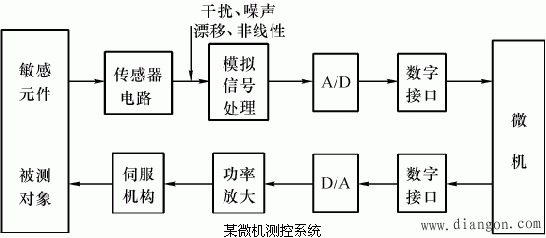

一个典型的电子系应该包括三个部分：信号获取、信号放大与处理、信号执行。下图是一个微机组成的测控系统框图。

二、信号处理电路的组成

信号处理电路通常由放大器、滤波器和线性化处理等电路组成，它是A/D转换器或是显示器之前的必可少的电路。

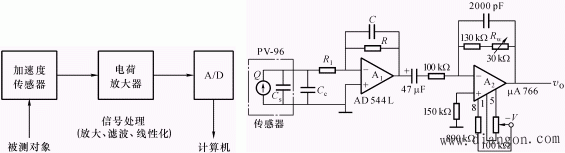

下图是振动分析系统的(测电梯擅动)原理框图：

根据不同的传感器要求，信号处理电路能完成各种处理，如电荷/电压转换、电流/电压转换、频率/电压转换、阻抗变换等，并对变换后的电信号实现放大、有源滤波或运算。其中电信号放大器也应根据不同的要求来选：电荷放大器、仪表用放大器、程控放大器、隔离放大器等。

PV-96电荷传感器：电荷灵敏度10000pC/g，AD544L输出灵敏度33V/ g，当C=300pF，R=100G，测试频率范围0.1～10Hz，噪声电平范围为0.6×10-6V，加速度测量范围为2×10-6～10-1 g。

目前，信号处理电路已设计成专用集成电路(ASIC)，它们有：可编程数据放大器、高共模抑制比隔离放大器模块、集成调制解调器、模拟开关、采样/保持器、开关电容滤波器等。
