输电线路纵联保护结构

本文主要介绍输电线路纵联差动原理、必要性以及基本要求。
1. 必要性
研究与实践表明，反应线路两侧的电气量可以快速、可靠地区分本线路内部任意点短路与外部短路，达到有选择、快速地切除全线路任意点短路的目的。
为了保证故障切除后电力系统的稳定运行，采用纵联保护原理保护输电线路，以实现线路全长范围内任何点故障的无时限切除。
为实现上述功能，需要将线路一侧电气量信息传到另一侧去，两侧的电气量同时比较、联合工作，即在线路两侧之间发生纵向的联系，以这种方式构成的保护称为输电线路的纵联保护。
2. 基本原理
纵差动保护的基本原理是基于比较被保护线路始端和末端电流的大小和相位原理构成的。即被保护线路上发生短路和被保护线路外短路，线路两侧电流大小、电流相位、功率大小是不相同的。通过比较线路两侧电流大小和相位，可以区分是线路内部短路，还是线路外部短路。

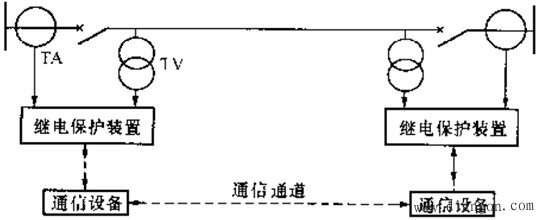

图 输电线路纵联保护结构框图
上图显示了一套完整的纵联保护包括两端保护装置、通信设备和通信通道的输电线路纵联保护框图，两端的电压互感器TV、电流互感器TA获取本端的电压、电流，根据不同的保护原理，形成或提取两端被比较的电气量特征，一方面通过通信设备将本端电气量特征传送到对端，另一方面通过通信设备接收对端发送过来的电气量特征，并将两端的电气量特征进行比较，若符合动作条件则跳开本端断路器并告知对端，若不符合动作条件则不动作。
3. 基本要求
线路两侧的电流互感器型号、变比完全相同，性能一致。辅助导引线将两侧的电流互感器二次侧按环流法连接法。
