不接地电网的安全性分析

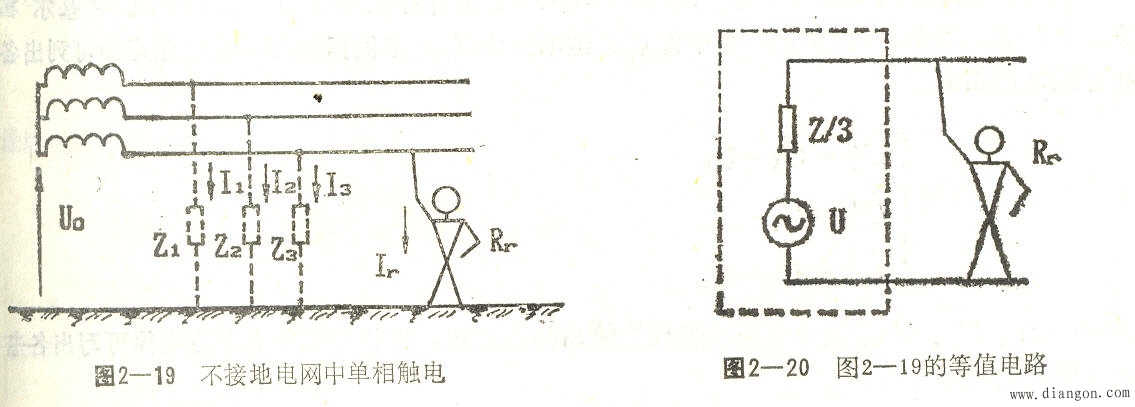

例题：设电网各相对地电压均为220V ,各相对地绝缘电阻均可视为无限大，各相对地电容均为0.55μF，人体电阻2000Ω，试判断单相触电的危险性。在给定了人体电阻的情况下判断人体触电的危险性，必须求出流过人体的电流。将上述条件代入对应公式可求得人体电流为：

通过这个例子的计算可以说明，不接地电网中单相触电也有致命的危险，但与同样电压的接地电网相比，危险性较小。
2. 抑制过电压的能力
由于电网与大地之间没有直接的电气连接，在意外情况下可能产生很高的对地电压。我们还是以变压器高压侵入低压为例来分析不接地电网的安全性。

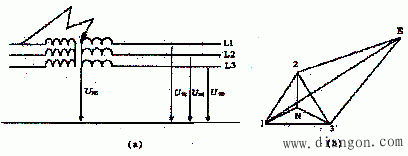

当高压一相与低压中性点短路时（上图a），低压侧对地电压将大幅度升高。设该变压器为10/0.4kV的变压器、采用Y/Y-12接法，则低压中性点对地电压 UNO 升高到接近5800V，由电压矢量图（上图b）可知，Ua略高于5800V，Ub =Uc 略低于5800V，这将给低压系统的安全运行造成极大的威胁。

结论：不接地电网抑制过电压的能力差，因此，不接地电网中应该有有效的过电压保护措施。

3.系统间的影响

不接地电网不会在地下产生有害的杂散电流；外系统的接地故障也不会导致不接地电网的工作导体意外带电。但是，地面上其它电气系统的静电感应或电磁感应，均可能在不接地电网上产生较高的感应过电压。如果高压线是两相一地制配电线路，低压线路安装其下方或附近时，由于来自高压的电磁场很不平衡，在电磁感应的作用下，不接地的低压电网也将产生很高的电感应过电压。

结论：（1）不接地电网不会在地下产生有害的杂散电流。（2）外系统的接地故障也不会导致不接地电网的工作导体意外带电。（3）不接地系统对地面上其它系统可能在不接地电网上产生较高的感应过电压的抑制能力是比较弱的。

4. 一相接地的危险性

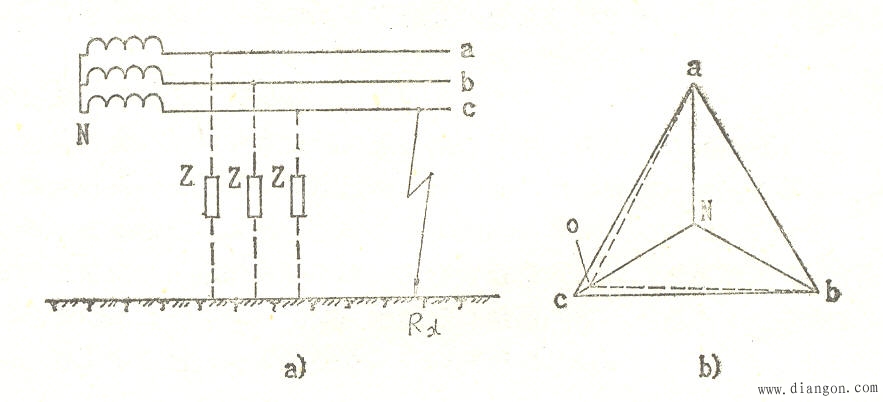

如图所示，不接地电网一相接地时，电流只能沿另两相对地绝缘阻抗成回路，并按下式计算：

因为绝缘阻抗 Z 很大，接地电流 Id 受到限制而很小。例如，当 U=220V， Rd=100Ω、绝缘电阻0.5MΩ、分布电容0.6μF时，按上式展开计算，可求得Id =124 mA。这时，各对地电压分别

由此可以得出以下结论：

（1） 在不接地电网中发生一相接地故障时，三相电压将严重不平衡，接地相对地电压很低，另两相对地电压将升高到接近线电压，这样大幅度的电压升高，不仅会增加单相触电的危险性，完全失去不接地电网单相触电危险性小的优越性，而且还可能损坏电气设备的绝缘，产生放电火花，增加火灾的危险性。
（2） 由于故障接地电流Id很小，接地故障检测困难，这种接地故障可能潜伏下来, 成为危险的隐患。 因此，在比较重要的接地电网中，应当针对一相接地故障装设绝缘监视装置。
