8051单片机串行口扩展LED显示器接口与应用
时间：2023-03-14作者：佚名
|

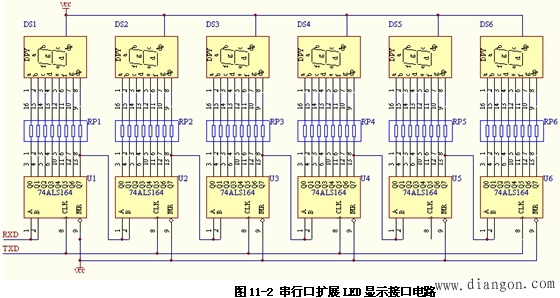

在8051单片机应用系统中，可以利用串行接口来扩展并行I/O口（假定串行口工作在移位寄存器、方式0的状态下）。串行移位输出接输出移位寄存器74LS164可扩展一个8位并行输出口，用以连接一个LED数码管作静态显示。 如图所示。由6个共阳极LED数码管，编程使其显示200304。  C51软件设计： # include # include unsigned char code ledcode[11]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88}; //字型编码 unsigned char code buf[6]={0x2,0x00,0x00,0x03,0x00,0x04}; //200304 void main(void) //主函数 { unsigned char idata i,k; SCON=0x00; //串行口初始化 ES=0; EA=0; //关闭中断 for(i=0;i<6;i ) { TI=0; k=buf[i]; k=ledcode[k]; SBUF=k; while(TI==0); } while(1)； } |
