一种三相电动机缺相保护电路

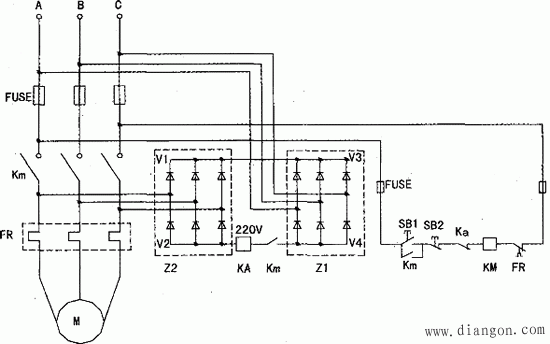

三相电机缺相保护电路图如附图所示。三相电动机的控制回路中串联一对由缺相保护器送出的继电器动断触点KA。缺相检测信号分别由两组三相桥式整流电路组成。请注意Z1的取样信号必须接着熔断器以前，Z2的取样信号必须接着接触器KM触点之后(或热继电器FR以后)。KA为220V直流继电器，串接在两个整流桥阳极之间。
在正常工作情况，三相整流桥Z1和Z2的输出电压相等，均为2．34×220=515V．当发生断相时(任一相熔断器熔断或接触器触点及其接线松动)，Z1的输出电压不变，Z2的输出电压明显降低．在V2和V4之间产生240V左右的电压差，于是继电器KA吸合，其常闭触点断开，接触器线圈KM失电，起到了有效的瞬时保护作用。
在直流继电器KA线圈回路中串联接触器KM的动合触点，其主要作用是保证在电动机停机时，KA不承受电压。
三相整流桥采用耐压1000V以上，电流5A以上，当然也可采用6只硅整流二极管，KA为220V直流继电器，当然也可采用24V直流继电器，但须串加-11kΩ／8W的电阻。

图 实用三相电机缺相保护电路图
