现场可编程门阵列FPGA

1.配置用的SRAM存储单元

2. 两个SRAM控制的4/1数据选择器(M1、M0为SRAM的配置输出，A、B、C、D为4路输入，Z为输出)函数发生器电路(由四个SRAM输出控制二个变量的函数发生器)。

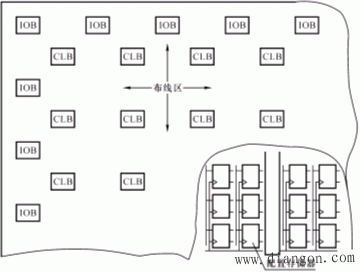

二、逻辑单元阵列LCA的总体结构

三、FPGA器件的配置(编程)

因为SRAM编程工艺具有易失性，失电后FPGA不具备某种功能，所以，上电时必须对FPGA进行配置，将编程信息装载进器件中。
