变电所的布置

1．布置方案：
变电所的布置型式有户内、户外和混合式三种。
变电所一般采用户内式。户内式又分为单层布置和双层布置，视投资和土地情况而定。
35kV户内变电所宜采用双层布置，6~10kV变配电所宜采用单层布置。
变电所的布置主要由变压器室、高压配电室、低压配电室、电容器室、控制室（值班室）、休息室、工具间等组成。

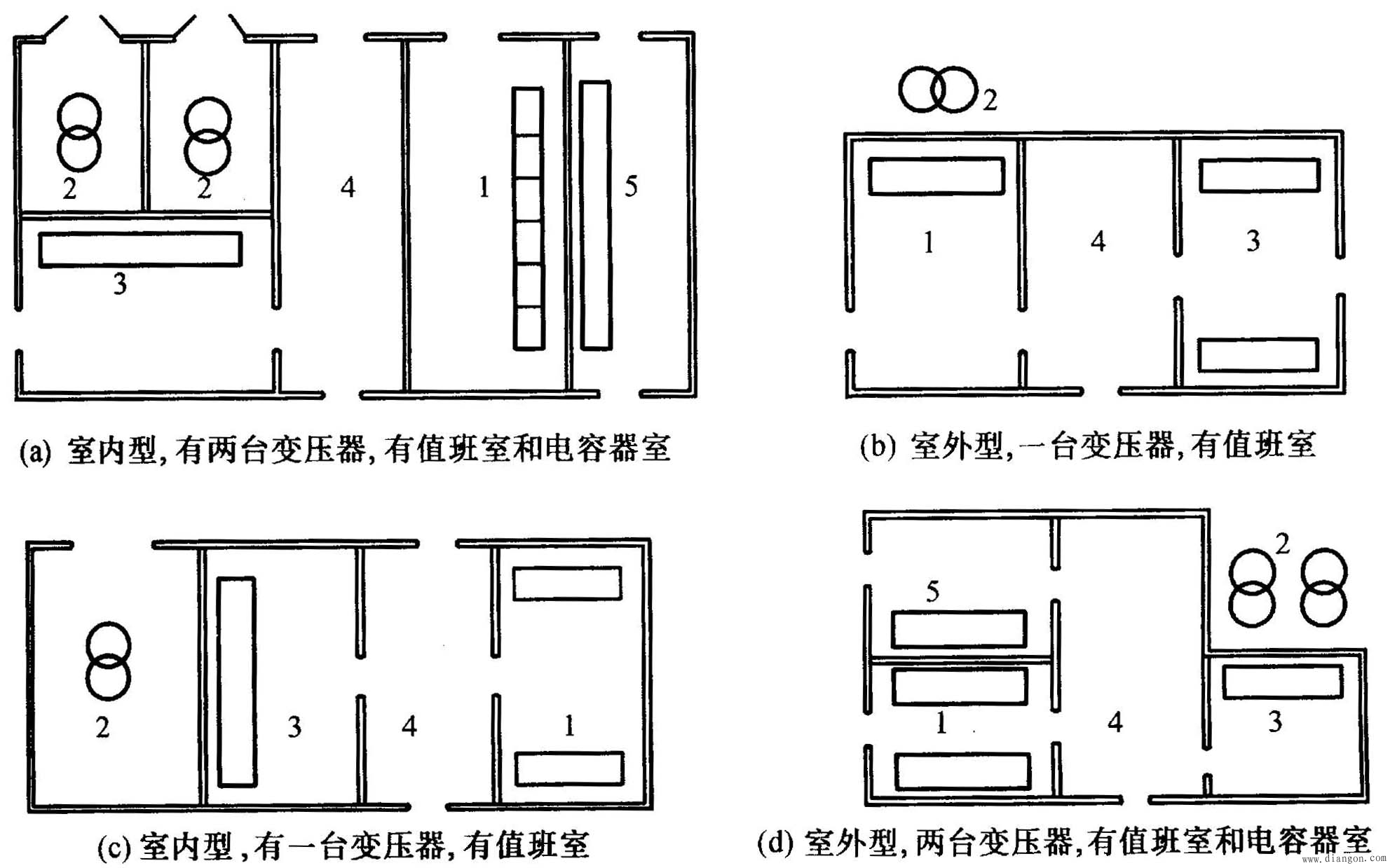

* 1- 高压配电室；2- 变压器室；3- 低压配电室；4- 值班室；5- 高压电容器室。
2．布置要求：
（1）室内布置应紧凑合理，便于值班人员操作、检修、试验、巡视和搬运，配电装置安放位置应保证所要求的最小允许通道宽度，考虑今后发展和扩建的可能。
(2) 合理布置变电所各室位置，高压电容器室与高压配电室、低压配电室与变压器室应相邻近，高、低压配电室的位置应便于进出线，控制室与值班室的位置应便于运行人员工作和管理。
(3) 变压器室和高压电容器室，应避免西晒，控制室和值班室应尽量朝南方，尽可能利用自然采光和通风。
（4）配电室的设置应符合安全和防火要求，对电气设备载流部分应采用金属网板隔离。
（5）高、低压配电室、变压器室、电容器室的门应向外开，相邻的配电室的门应双向开启。
（6）变电所内不允许采用可燃材料装修，不允许热力管道、可燃气管等各种管道从变电所内经过。
