三相异步电动机的铭牌和额定值
|

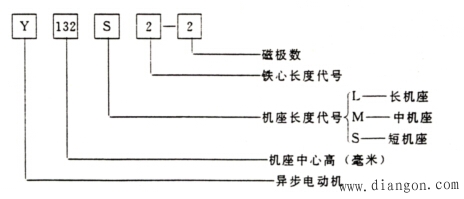

了解电动机铭牌中各项数据的确切含义，是合理选择并正确使用三相异步电动机的前提。现以 Y132S2—2型三相鼠笼异步电动机的铭牌为例，说明其各项含义。三相异步电动机的铭牌 型号Y132S2—2 额定功率7.5千瓦 频率50赫兹 额定电压380伏 额定电流15安培 接法△ 额定转速2900转／分 工作方式 连续 绝缘等级B 额定功率因数0.88 自重 ××电机厂 ××年×月 （1）型号 型号是不同种类和型式电动机的代号．它的每一个字母都具有一定的含义。 Y系列电动机具有高效、节能、特性好及低噪声等优点，功率等级和安装尺寸也符合国际标准。这种电动机型号所代表的意义如下面框图所示。
(2)额定电压UN和接法 额定电压是指电动机定子绕组应接的额定线电压，接法是指在额定电压下三相绕组的正确接线方法。有时铭牌上有两种电压值，如220／380V，并对应二种接法△／Y，表示该电动机可在线电压为220V时工作，并应接成三角形；也可在线电压为380V时工作，并应接成星形。 (3)额定电流IN 额定电流是指电动机在额定电压、额定频率并输出额定功率时定子的额定线电流。铭牌有时标出两种额定电流值，它们与绕组的不同接法相对应。 （4）额定转速nN 额定转速是电动机额定运行时的转速，以“转/分”为单位。通常比相应的同步转速低2～6％。 (5)额定功率PN 额定功率是指在额定运行条件下电动机转轴上输出的额定机械功率。通常以千瓦（kW）为单位。实际运行过程中，电动机输出的功率是由负载大小决定的，并不一定等于额定功率。电动机从电源吸取的功率不等于额定功率。这里有一个电动机效率问题。如额定输出机械功率为PN时．输入电功率为P1N．则额定效率ηN为 异步电动机的ηN在75~90%左右，随电动机种类及容量大小而不同。 (6)额定功率因数cos 额定功率因数是指电动机额定运行时的功率因数。电动机是感性负载，定子电路相电流滞后相电压 (7)工作方式(或称定额) 为充分发挥电动机的潜力，电动机按持续运行时间划分工作方式。分为连续、短时和重复短时三种。 连续工作方式：表示这种电动机可以按铭牌上规定的额定功率长期连续使用。 短时工作方式：表示这种电动机在输出额定功率时不能连续使用，只能按铭牌规定短时间运行。 重复短时工作方式：表示这种电动机在输出额定功率时不能连续运行，只能按规定时间作重复性短时间运行。 (8)绝缘等级 绝缘等级是由电动机所用绝缘材料决定的。按耐热程度不同，绝缘材料分为A、E、B、F、H等数级，目前异步电动机大都采用E级绝缘(其最高允许温度为 |
