差分放大器放大倍数的测量

　　差分放大器是直流放大器的一种，直流放大器和交流放大器的放大倍数的测试方法有许多类同的地方，在此以差分放大器为例，着重介绍测试直流放大器需要注意的地方。

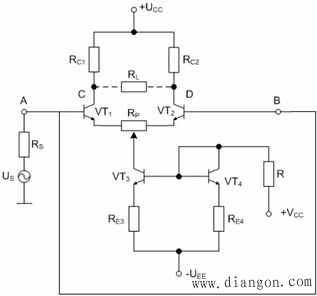

　　１、差模电压放大倍数A_Ud的测试

　　A_Ud双=( ︱U_c1︱ ︱U_c2︱)/U_id，A_Ud单=U_c1/U_id=U_c2/U_id

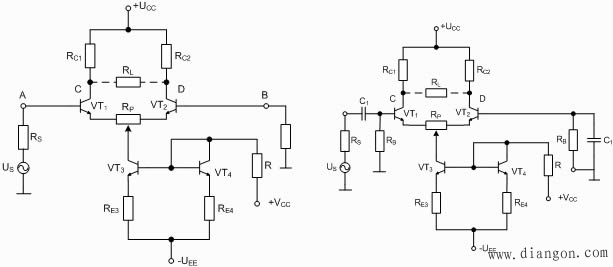

　　２、共模放大倍数的A_UC的测试
　　在差分放大器两个管子的基极加上大小相等，相位相同的输入信号时，电路的输出电压与输入电压之比称为差分放大器的共模放大倍数的A_Uc。理想差分放大器的A_Uc＝0，实际差分放大器的电路不可能完全对称，因而A_Uc≠0。

　　　　A_Uc双=( U_c1－U_c2)/U_ic，A_Uc单=U_c1/U_ic=U_C2/U_ic
　　３、共模抑制比(CMRR)的测试
　　共模抑制比(CMRR)是差分放大器的重要性能指标之—。
　　用上述的方法测出 A_Ud和A_Uc比，则共模抑制比＝|A_Ud| / |A_Uc|。
