电力网的电能损耗
时间：2023-03-14作者：佚名
|

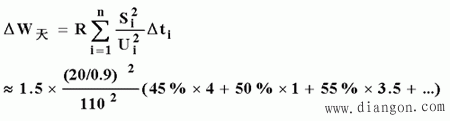

在给定时间T内，电力网的电能损耗为△W，电力网的供电量为W， 则  或  近似计算式子：  比如，某变电所装有一台SF7 - 31500/110型变压器，其额定变比为110/11kV，短路损耗Pk=123kW，则     1、线路的电能损耗
1.最大负荷损耗时间

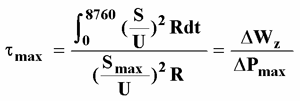

线路一年消耗的电能：   如果线路以Smax运行，经过τmax小时后，线路中消耗的电能恰好等于线路全年实际消耗的电能，即  那么  max便称为最大负荷损耗时间。 如果假设电压近似不变，则:   τmax与Tmax、 cosψ的关系
2.线路上全年的电能损耗△Wz
可以由Tmax和cosψ查表，得到τmax，然后：  [例2-1]一条35kV线路的参数为：r1=0.26Ω/km，L=20km。线路末端最大负荷Pmax=6MW，功率因数cosψ=0.95，Tmax=5000h。试求线路全年的电能损耗。 解：  由Tmax和cosψ查表，得到τmax=3200h。 τmax与Tmax、cosψ的关系
线路全年的电能损耗：△WZ=169.3×3200=5.418×105(kWh) 2、变压器的电能损耗

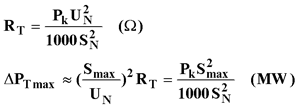

△WT=P0(8760-t) △WZT 其中，P0—变压器的空载损耗； t—变压器在一年中退出运行的小时数； △WZT—变压器绕组电阻的损耗，与线路△WZ的计算相同。  [例2-2]两台同型号的变压器并列运行，每台变压器参数为：SN=7.5MVA，P0=26kW，Pk=75kW。变压器低压侧最大负荷Pmax=10MW，cosψ=0.9，Tmax=4500h。试求变压器全年的电能损耗。  最大负荷时，每台变压器的有功功率损耗为：  由Tmax和cosψ查表，得到τmax=2900h。 τmax与Tmax、cosψ的关系
两台变压器全年的电能损耗： △WT=P0(8760-t) △WZT =2×(26×8760 41.1×2900） =6.939×105(kWh) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
