绕线式异步电动机的转子接线图

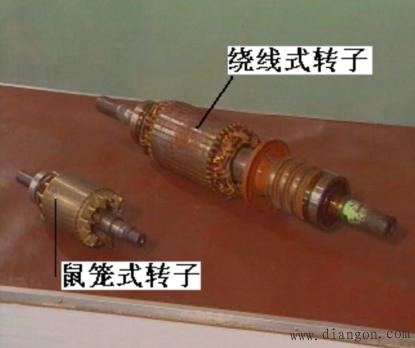

图1转子绕组
（1）鼠笼式转子：若去掉转子铁心，整个绕组的外形像一个鼠笼，故称笼型绕组。小型笼型电动机采用铸铝转子绕组，对于100KW以上的电动机采用铜条和铜端环焊接而成。如图2所示。

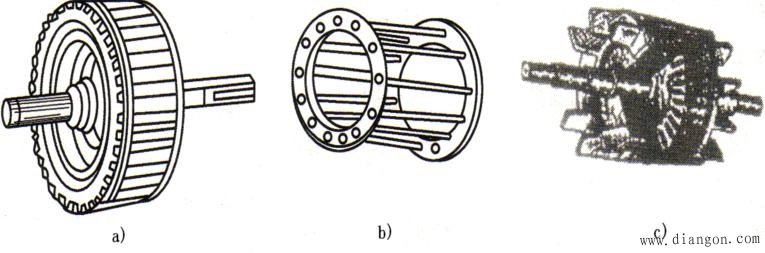

图2笼型转子
a）笼型绕组 b) 转子外形 c) 铸铝笼型转子
（2）绕线式转子：绕线转子绕组与定子绕组相似，也是一个对称的三相绕组，一般接成星形，三个出线头接到转轴的三个集电环（滑环）上，再通过电刷与外电路联接，如图3所示。

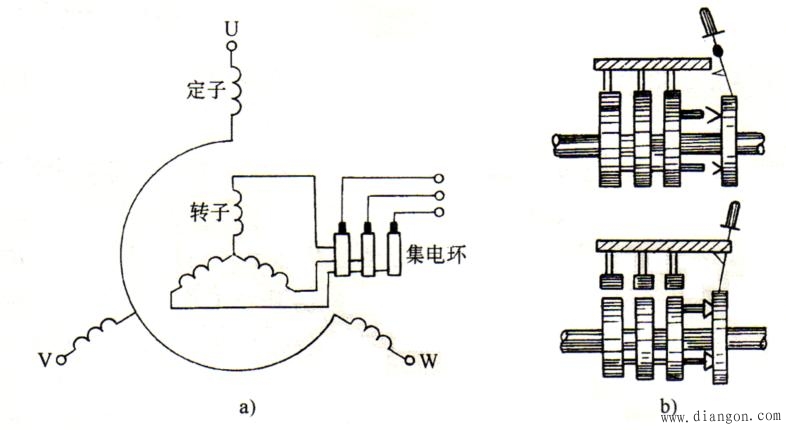

图3绕线式转子异步电动机的转子接线示意图
a）接线图 b)提刷装置
