外线电工常用架线工具和立杆方法

1．叉杆

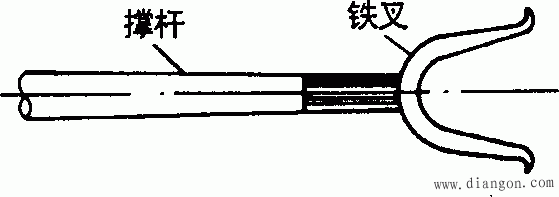

叉杆是外线电工立杆时使用的专用工具，由U型铁叉和撑杆组成，其外型如图1所示。在立杆过程中，又杆可作临时支撑电杆用，也可用来起立9m以下的木杆。
在起立电杆时，应先用一根叉杆将电杆头部支起，再陆续增加到三根，并交替向电杆根部方向移动。当电杆将近垂直时，要将其中的一根转移到对面支撑，以防倾倒。电杆立直后，三根叉杆应互成三角，支住电杆。

图1叉杆
2．架杆

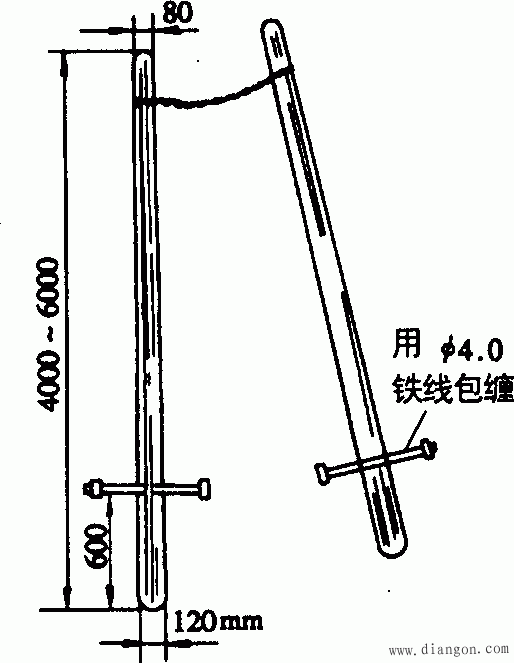

架杆是由两根相同直径、相同长度的圆木组成的立杆工具，其外形如图2所示，圆杆顶(梢)径应小于80mm，根径不应小于120mm，长度4～6mm。在距顶端300～350mm处用铁线做长度为300～350mm的链环，将两根圆杆连起来。在圆杆底部600mm处安装把手(穿入300mm长的螺栓)。其优点是两根杆根部叉开，底面积大，稳定性好，装置简单，竖立方便，因此应用较广。

图2架杆

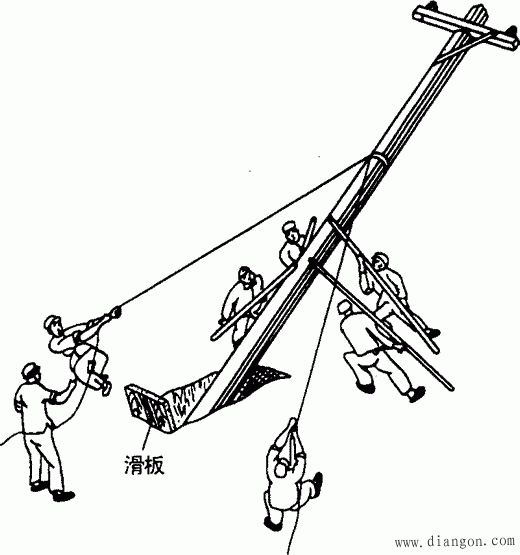

使用时，要两副架杆交替向电杆根部移动，并注意配合拉绳的使用，确保施工安全。架杆的立杆方法见图3所示。
架杆作为起立单杆和临时支撑电杆用。

图3 架杆立杆法
3．固定式人字抱杆立杆法(吊立法)

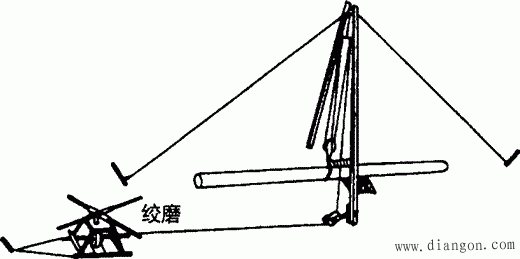

固定式人字抱杆立杆法做法如图4所示。
吊立法主要工具有：
(1)人字抱杆：12m以下电杆，用7m抱杆即可。
(2)钢丝绳：根据重量而定。一般用3／8～3／4英寸(in)的钢丝绳长45m左右，做起吊用。牵抱杆用钢丝绳2根，各20m长，l／4英寸(in)。
(3)滑车：双轮滑车一个不小于3t，单轮滑车1t、3t各1个。
(4)钎子：5根做固定绞磨、钢丝绳等用，在土质松软的地方可用角铁制钎子。

图4 固定式人字抱杆立杆法
4．倒落式人字抱杆立杆法(搬立法)

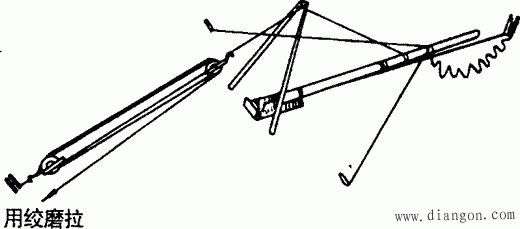

倒落式人字抱杆立杆法做法如图5所示。

图5 倒落式人字抱杆立杆法
