低通滤波器对脉冲信号的影响

对传输脉冲信号的电缆滤波时，要注意不能破坏脉冲信号的功能。比较保守的方法是，使滤波器的截止频率大于1/tr，或脉冲重复频率的15倍。
如果，仅在信号线上并联电容，则：Cmax=0.3tr/RT。RT是电容两侧阻抗的并联值。若电容的一侧是传输线，则这一侧的阻抗用传输线特性阻抗代替。

无屏蔽的场合：滤波器靠近被滤波导线的靠近器件或线路板一端。
有屏蔽的场合：在屏蔽界面上

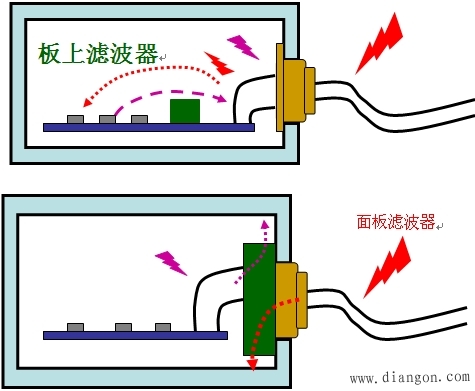

面板滤波器

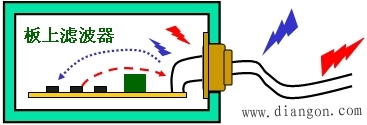

板上滤波器：这种滤波器安装在线路板上，如PLB、JLB系列滤波器。这种滤波器的优点是经济。缺点是高频滤波效果欠佳。这主要是由于三个原因，一个是滤波器的输入、输出之间没有隔离，容易发生耦合；第二个是滤波器的接地阻抗不是很低，削弱了高频旁路效果；第三个原因是滤波器与机箱之间的一段联线会产生两种不良作用：
机箱内部空间的电磁干扰会直接感应到这段线上，沿着电缆传出机箱，借助电缆辐射，使滤波器失效。
外界干扰在被板上滤波器滤波之前，借助这段线产生辐射，或直接与线路板上的电路发生耦合，造成敏感度问题。
面板滤波器：这种滤波器直接安装在屏蔽机箱的金属面板上，如馈通滤波器、滤波阵列板、滤波连接器等。由于直接安装在金属面板上，滤波器的输入、输出之间完全隔离，接地良好，电缆上的干扰在机箱端口上被滤除，因此滤波效果十分理想。缺点是安装需要一定的结构配合，这必须在设计初期进行考虑。
