住宅电路的部分设计原则

　　住宅电路的部分设计原则：
　　1、照明回路、插座回路分开，空调单独设回路，大功率电器一台设备设置一个回路。
　　2、1800mm以下的插座采用安全型插座。
　　3、卫生间应设置漏电断路器，必须采用防水开关防水插座，采取必要的接地保护措施，有条件的要进行局部等电位连接。
　　2011版住宅设计规范里对住宅供电系统的设计的规定：
　　1 应采用TT、TN-C-S或TN-S接地方式，并应进行总等电位联结；
　　2 电气线路应采用符合安全和防火要求的敷设方式配线，套内的电气管线应采用穿管暗敷设方式配线。导线应采用铜芯绝缘线，每套住宅进户线截面不应小于10mm2，分支回路截面不应小于2．5mm2；
　　3 套内的空调电源插座、一般电源插座与照明应分路设计，厨房插座应设置独立回路，卫生间插座宜设置独立回路；
　　4 除壁挂式分体空调电源插座外，电源插座回路应设置剩余电流保护装置；
　　5 设有洗浴设备的卫生间应作局部等电位联结；
　　6 每幢住宅的总电源进线应设剩余电流动作保护或剩余电流动作报警。
　　电路设计图获得户主认可后就可以施工了，购买电工电料时要有个电工电料明细表，尽量购买同一品牌，买回来后进行前期验收，主要是材料验收。在穿线完成、开关插座的暗盒固定之后，在泥瓦工进场之前进行中期验收，以便发现问题，及时整改。插座开关安装完成后进行尾期验收，主要检查开关插座的正常使用性能和安全性。达到入住条件后进行竣工验收，整体验收合格后签字确认，提供配线施工图。

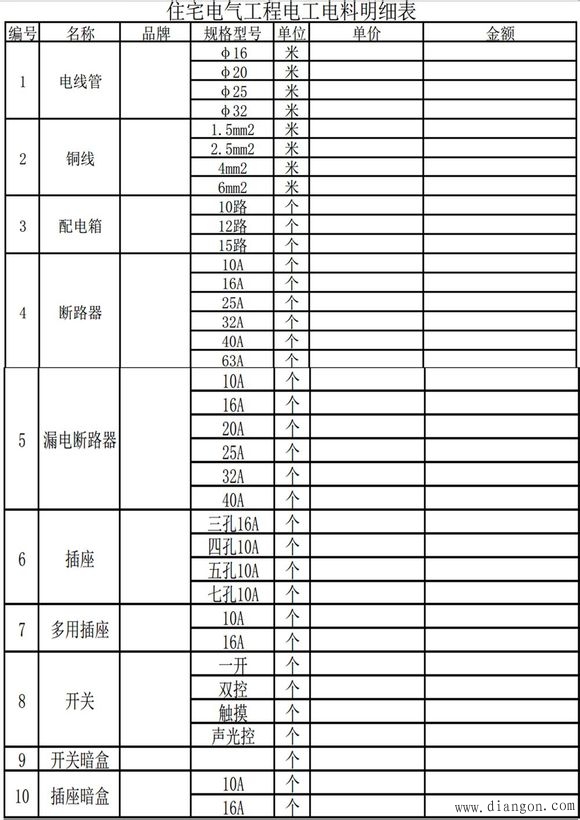

　　我按照书上的说明和网上的模板设计了一张电工电料明细表，做为参考。这里只能发成图片，只好转换成图片了，转换成图片的过程太麻烦了，看的时候只好将就点了。
