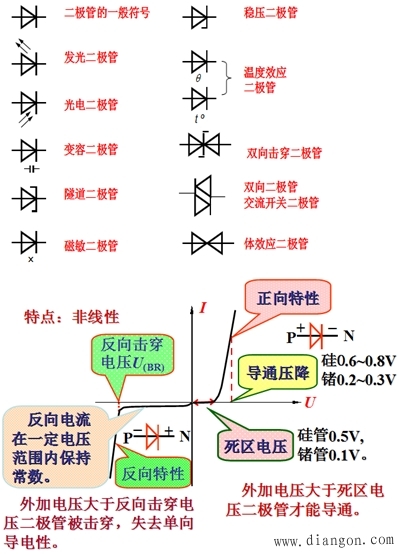

二极管的符号

二极管及其应用

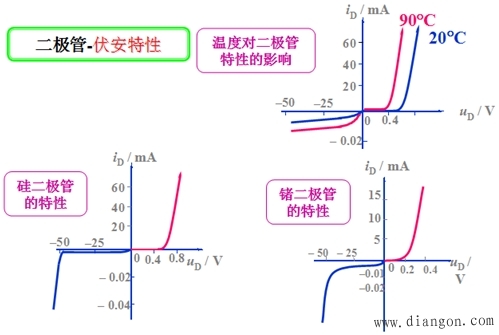

根据半导体的物理原理，可从理论上分析得到PN结的伏安特性的表达式，此式通常称为二极管方程，即：

IS为反向饱和电流
UT为温度的电压当量，在常温（300K）下， UT=26mV。
当U>0时，且U>>UT,则电流I与U基本成指数关系。
当U<0时，且U>>UT,则电流I=-IS
1. 最大整流电流IOM
二极管长期使用时，允许流过二极管的最大正向平均电流。
2. 反向工作峰值电压URWM
是保证二极管不被击穿而给出的反向峰值电压，一般是二极管反向击穿电压UBR的一半。二极管击穿后单向导电性被破坏，甚至过热而烧坏。
3. 反向峰值电流IRM
指二极管加最高反向工作电压时的反向电流。反向电流大，说明管子的单向导电性差，IRM受温度的影响，温度越高反向电流越大。硅管的反向电流较小，锗管的反向电流较大，为硅管的几十到几百倍。
4 最高工作频率fM
是二极管工作的上限频率。它主要由PN结的结电容大小决定。信号频率超过此值时，二极管的单向导电性将变差。应该指出，由于制造工艺的限制，即使是同一型号的器件，其参数的离散性也很大，因此，手册上常常给出参数的范围。另一方面，器件手册上给出的参数是在一定测试条件下测得的，若条件改变，相应的参数值也会变化。
影响工作频率的原因 —PN 结的电容效应

结论：
1. 低频时，因结电容很小，对 PN 结影响很小。
高频时，因容抗增大，使结电容分流，导致单向导电性变差。
2. 结面积小时结电容小，工作频率高。
整流电路
作用:把交流电转换成脉动直流电。
分类: 半波整流全波整流桥式整流倍压整流
1、单相半波整流电路
单相半波整流电路如图(a)所示波形图如图（b)所示。

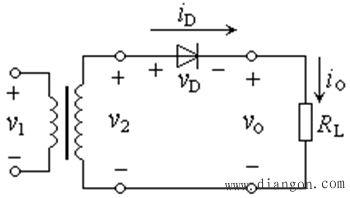

(a)电路图

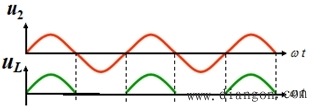

(b)波形图
根据图可知，输出电压在一个工频周期内，只是正半周导电，在负载上得到的是半个正弦波。负载上输出平均电压为

流过负载和二极管的平均电流为

二极管所承受的最大反向电压

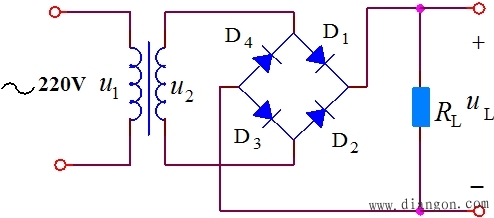

2、桥式整流电路
（1）组成：由四个二极管组成桥路

（2）工作原理：
u2正半周时:D1 、D3导通， D2、D4截止

u2负半周时： D2、D4 导通， D1 、D3截止
（3）主要参数：
输出电压平均值:Uo=0.9u2
输出电流平均值:Io=Uo/Ro=0.9u2 / RL
流过二极管的平均电流:ID=Io/2
二极管承受的最大反向电压:

电容滤波

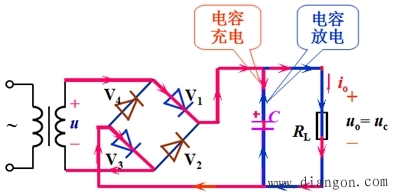

1.电路和工作原理

V 导通时给 C 充电，V 截止时 C 向 RL 放电；滤波后 uo 的波形变得平缓，平均值提高。

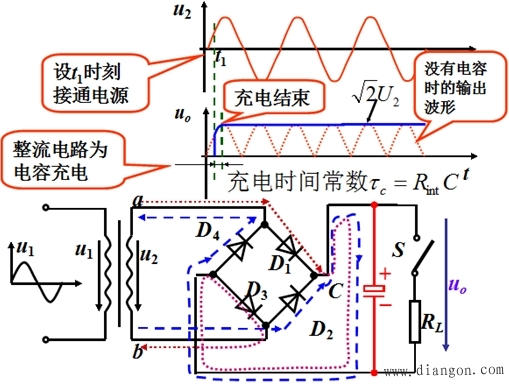

1. RL未接入时

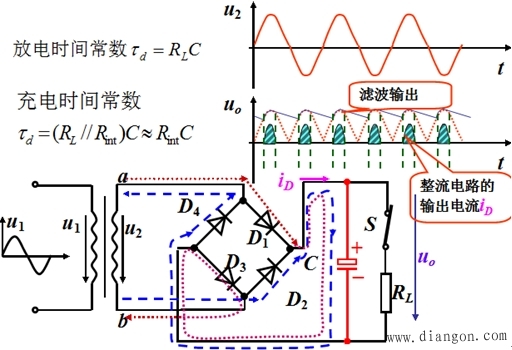

2. RL接入（且RLC较大）

电容滤波电路的特点
(1) 输出电压 Uo与放电时间常数 RLC 有关。
RLC 愈大----电容器放电愈慢-----Uo(平均值)愈大。
一般取二极管及其应用 (T:电源电压的周期)
近似估算:Uo=（1.1-1.2）U2。
(2) 流过二极管瞬时电流很大。
RLC 越大----Uo越高。
负载电流的平均值越大----整流管导电时间越短----iD的峰值电流越大。

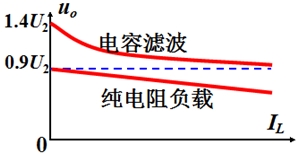

(3) 输出特性(外特性)

输出波形随负载电阻 RL 或 C 的变化而改变, Uo 也随之改变。如: RL 愈小( IL 越大), Uo下降多。
结论：电容滤波电路适用于输出电压较高，负载电流较小且负载变动不大的场合。
元件选择
(1) 电容选择: 滤波电容C的大小取决于放电回路的时间常数,RLC愈大, 输出电压脉动就愈小, 通常取RLC为脉动电压中最低次谐波周期的3～5倍, 即

(2) 整流二极管的选择。
正向平均电流为

例：单相桥式电容滤波整流，交流电源频率 f = 50 Hz，负载电阻 RL = 40，要求直流输出电压 UO = 20 V，选择整流二极管及滤波电容。
1. 选二极管

电流平均值：

承受最高反压：

选二极管应满足：

可选：2CZ55C(IF = 1 A，URM = 100 V)或 1 A、100 V 整流桥选用二极管的一般原则是：
2. 选滤波电容

二极管及其应用

可选：1000F，耐压 50 V 的电解电容。
倍压整流电路

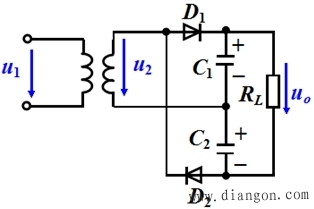

二倍压整流电路
u2的正半周时：D1导通，D2截止，理想情况下，电容C1的电压充到：
u2的负半周时：D2导通，D1截止，理想情况下，电容C2的电压充到：

负载上的电压：

特殊二极管
1. 稳压二极管的特性
2. 发光二极管的特性
3. 光电二极管的特性
4. 变容二极管的特性

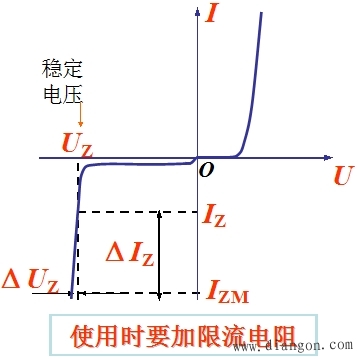

稳压二极管伏安特性
稳压管正常工作时加反向电压；稳压管反向击穿后，电流变化很大，但其两端电压变化很小，利用此特性，稳压管在电路中可起稳压作用。

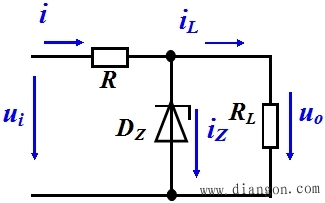

稳压二极管工作原理：ui保障其处于反向击穿状态；R：限流电阻，保证DZ中电流不超过最大稳定电流 IZM；RL：负载电阻

工作原理：
当输入电压ui变化时，如

当负载变化时，如：

主要参数
稳定电压UZ:稳压管正常工作(反向击穿)时管子两端的电压
电压温度系数:环境温度每变化1度引起稳压值变化的百分数。
低于6V的稳压管，电压温度系数为负；高于6V的稳压管，电压温度系数为正；而6V左右的管子稳压值受温度变化影响的比较小。
对于温度变化范围比较大，又要求稳压值的温度稳定性好，可选用具有温度补偿的稳压管。也可以将两个同型号稳压管反向串接起来使用，方可达到目的。
动态电阻:稳压管电压的变化量与电流变化量的比值。
二极管及其应用

rZ愈小，曲线愈陡，稳压性能愈好
稳定电流 IZ 、最大稳定电流 IZM；最大允许耗散功率 PZM = UZ*IZM

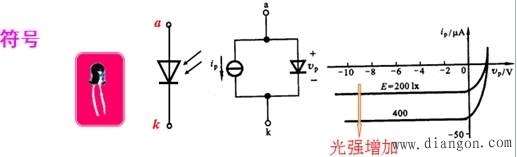

光电二极管（光敏二极管）
原理：与PN结二极管相似，但在它的PN结处，通过管壳上的一个玻璃窗口能接收外部的光照。光电二极管是在反向电压作用下工作的，没有光照时，反向电流极其微弱，叫暗电流；有光照时，反向电流迅速增大到几十微安，称为光电流。光的强度越大，反向电流也越大。光的变化引起光电二极管电流变化，这就可以把光信号转换成电信号，成为光电传感器件。
