晶体三极管的主要参数
时间：2023-03-15作者：佚名
|
1.电流放大系数 |
 |
| 晶体管工作在动态(有输入信号)时，基极电流的变化量为△IB ，它引起集电极电流的变化量为△IC 。△IC 与△IB的比值称为动态电流(交流)放大系数 |
 |
在输出特性曲线近于平行等距并且 ICEO 较小的情况下,可近似认为 ，但二者含义不同。2.集—基极反向截止电流 ICBO ICBO 是当发射极开路时流经集电结的反向电流，其值很小。 3.集—射极反向截止电流 ICEO ICEO 是当基极开路(IB = 0)时的集电极电流，也称为穿透电流，其值越小越好。 4.集电极最大允许电流ICM 当  值下降到正常数值的三分之二时的集电极电流，称为集电极最大允许电流 ICM。5.集—射反相击穿电压 U(BR)CEO 基极开路时，加在集电极和发射极之间的最大允许电压，称为集—射反相击穿电压 U(BR)CEO。 6. 集电极最大允许耗散功率PCM 当晶体管因受热而引起的参数变化不超过允许值时，集电极所消耗的最大功率，称为集电极最大允许耗散功率 PCM。 |
|

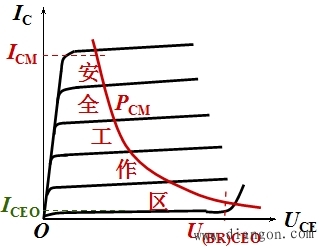

| 由ICM、U(BR)CEO、PCM三者共同确定晶体管的安全工作区。 |
