单片机串行接口的编程方法和应用
时间：2023-03-15作者：佚名
|
在单片机系统以及现代单片机测控系统中，广泛使用了串行通信方式。本文主要学习串行接口的编程方法和了解常用的串口通信应用。我们首先应该掌握串口基础知识，包括其各个工作方式的特点和接收、发送逻辑，掌握串口控制寄存器的设置方法。在此基础上，通过学习本文的示例来了解串口编程的基本方法。
一、串口通信的典型应用
单片机与PC机的通信。例如将单片机测控系统采集的数据通过RS-232接口发送到上位机。如图1、2所示。通常需要使用辅助软件，如图3串口调试助手、图4上位机通信软件。

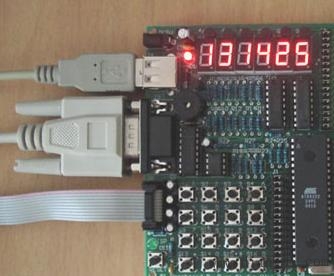

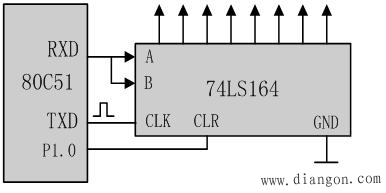

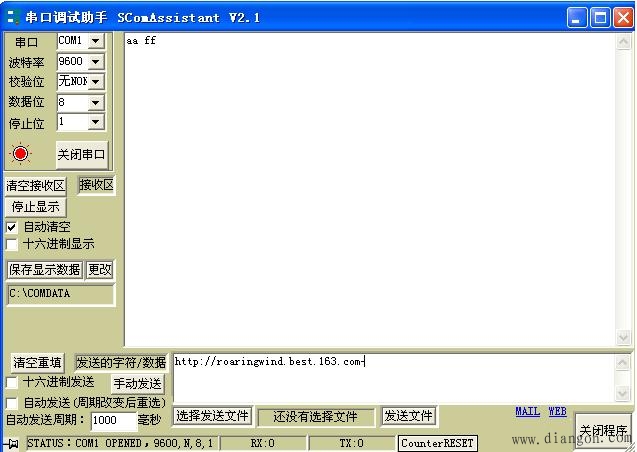

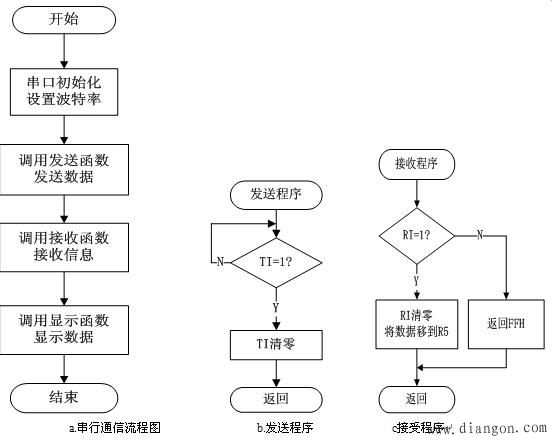

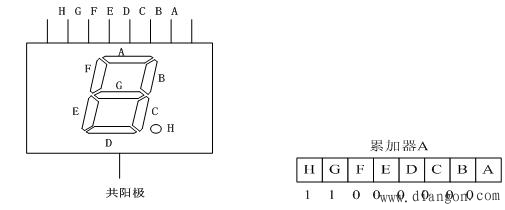

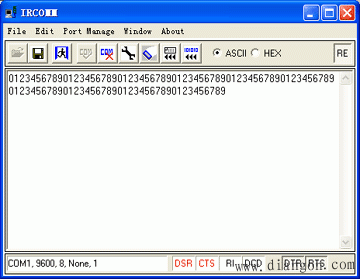

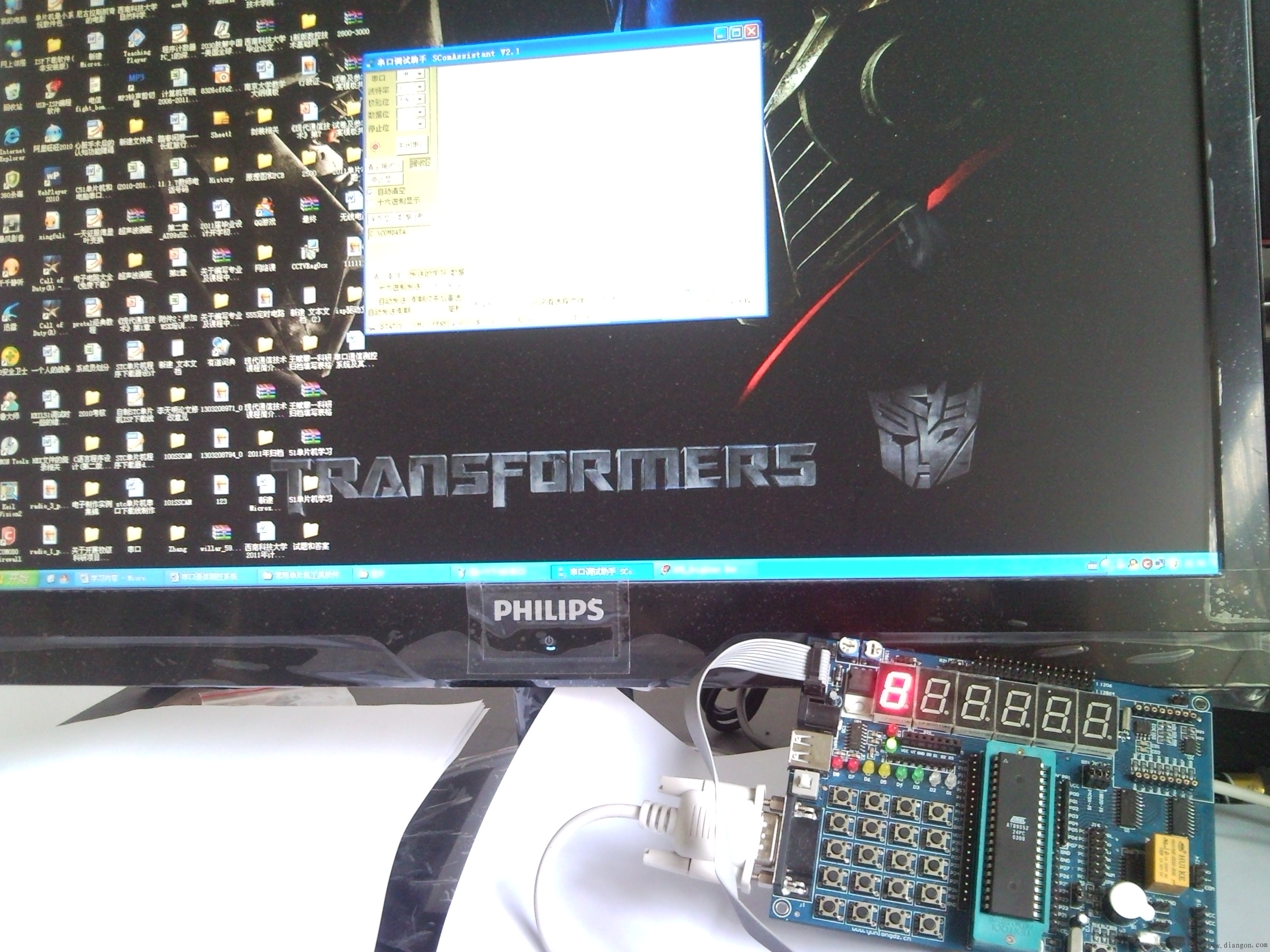

 图1 单片机串口连接  图2 单片机与PC机通信  图3 串口调试助手  图4 上位机通信软件 例1：利用串行口工作方式0扩展出8位并行I/O口，其中74LS164是串入并出芯片，驱动共阳LED数码管显示0~9。 解：扩展的基本原理如图5所示  图5 串口方式0的扩展 编码原理如图6所示。  图6 LED编码原理图 显示0-9数字的子程序如下所示。 DSPLY:MOV DPTR, #TABLE MOVC A, @A DPTR MOV SBUF, A JNB TI, $ CLR TI RET TABLE:DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H ;0~9的数字编码 例2：双机通讯。如图7所示，将两块CS-III单片机实验板相连接，设置波特率为9600，连接发送机和接收机的TXD和RXD口，使发送机的TXD口连接收机的RXD口，接收机的RXD口连发送机的TXD口，并且连接两机的接地端。  图7 双机通讯示意图 解：串口通讯应用一般需要正确设置串口的工作方式，计算波特率，完成波特率设置的初始化和串行口初始化，以及相关的寄存器设置。串行通讯的流程图如图8所示。  图8 双机通信流程图 |
