电视显像管的组成结构与工作过程

一、黑白电视显像管

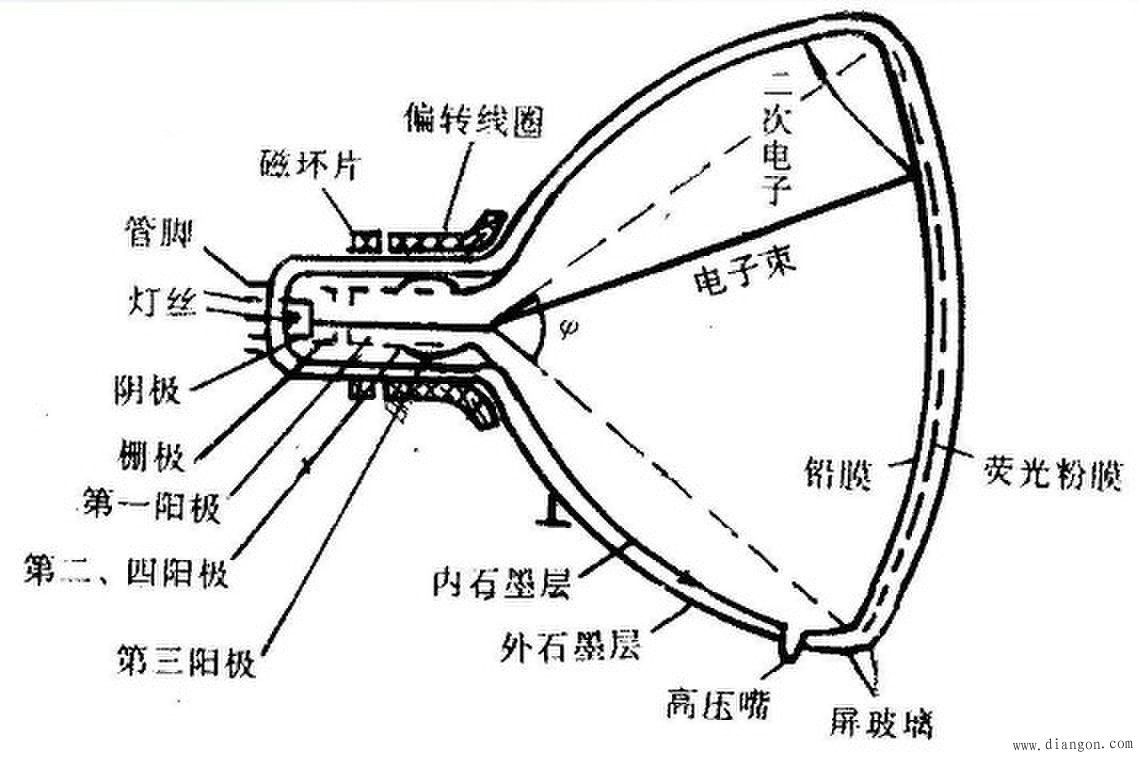

1．黑白显像管：由电子枪、荧光屏和玻璃外壳三部分组成.其组成结构如图1所示。

图1黑白电视显像管结构示意图

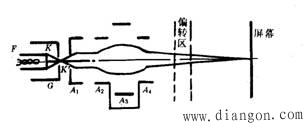

1）.电子枪的结构

电子枪由：灯丝、阴极、控制栅极、加速极、第二第四阳极、第三阳极组成，实现根据图像亮度输出电子束，经过聚焦、加速轰击屏幕。

结构如图2所示。

2). 荧光屏：沉积硫化锌—镉荧光粉层，它在电子束的高速轰击下发白光。其发光强弱与电子束电流大小及速度高低相对应。

3).玻璃外壳：由管颈、 锥体和屏面三部分组成.

2.电光转换：显像管是实现电光转换的重要器件，电光转换过程见电光变换原理。

二、自会聚彩色显像管

1.彩色图像的摄取：首先要将一幅彩色图像分解为红、绿、蓝三幅基色图像,通过光敏元件，以获得三基色信号电压R、G、B，三只摄像管的扫描电流由同一个扫描电路供给，保证扫描的一致。避免产生彩色的失真。彩色图像的摄取过程见图像的摄取并转换为电信号的过程。

2.自会聚彩色显像管：

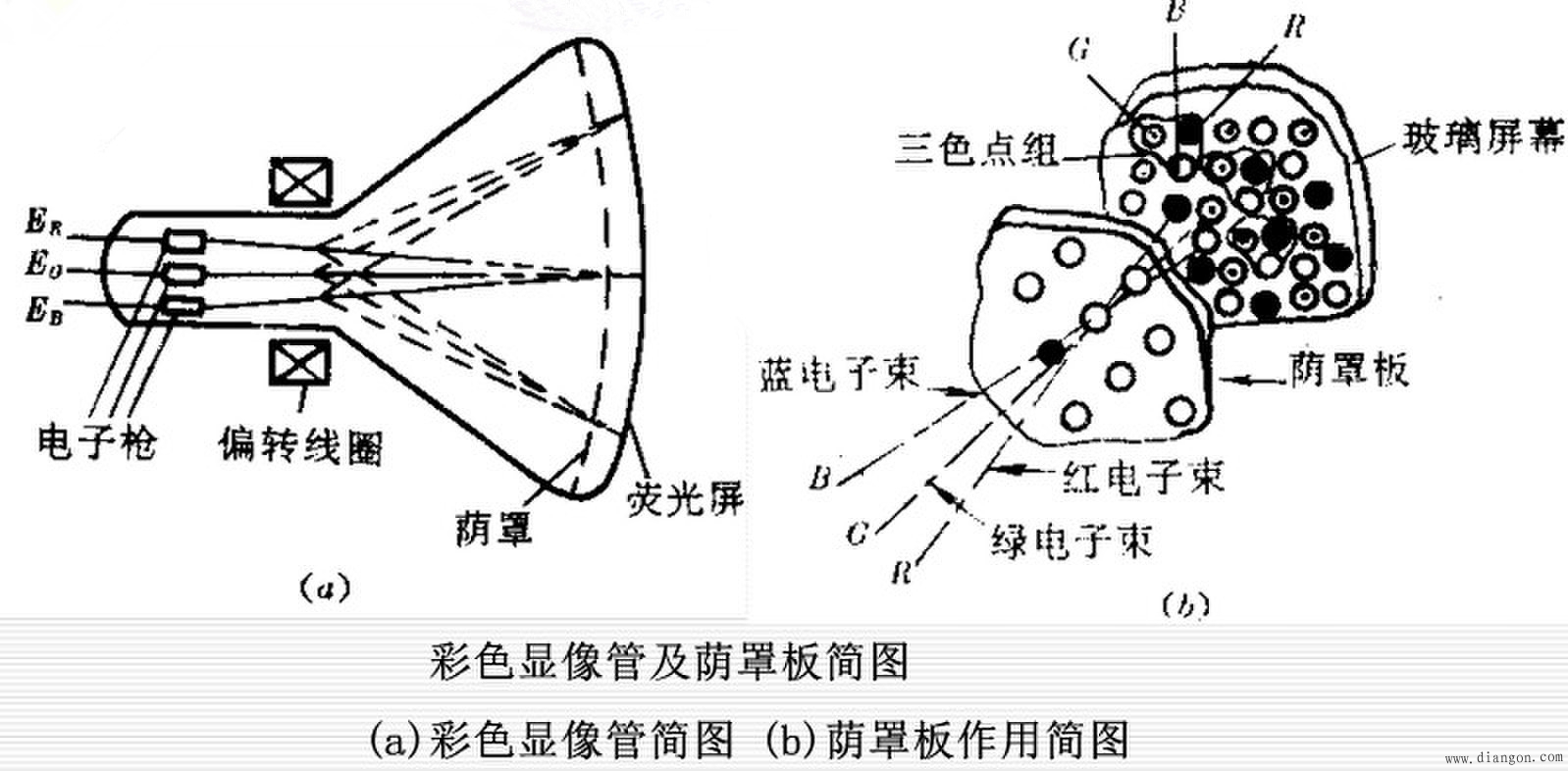

1）彩色显像管：在结构上也分成电子枪、荧光屏和玻璃外壳三大部分。结构如图3

概念解释：

荫罩板：显像管工作时, 三个电子束应该只击中各自对应的荧光粉点, 为此在荧光屏前面约1 cm处安装一块金属网孔板, 称为荫罩板。

会聚：要使显示的图像颜色正确, 色彩鲜艳、 清晰, 就必须使三条电子束在任何偏转位置都能通过荫罩板上同一孔槽, 然后打在荧光屏同一像素的各自荧光粉点上, 这项工作就称为会聚。

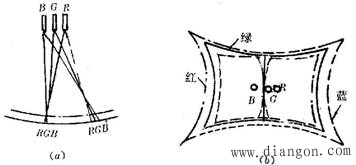

失会聚：由于显像管偏转中心与荧光屏荫罩板曲率中心不重合, 虽然三条电子束在屏幕中心获得会聚, 但在四周及边沿又将发散开来, 而且越向边沿失聚越严重。一字排列电子束失会聚情况见图4。

失会聚使得彩色显像管在大规模生产中需要进行会聚调整，应用较为复杂，自会聚彩色显像管的出现简化了使用中的会聚调整，使得彩色显像管的使用几乎和黑白显像管一样简单。目前，几乎所有的彩色电视机都采用自会聚彩色显像管。

2）自会聚彩色显像管组成：

电子枪：自会聚管的三个电子枪在水平方向按一字排列。

开槽荫罩和短条状荧光粉。涂屏过程见涂屏过程。

自会聚显像管颈：有偏转线圈，六极磁环、四极磁环、色纯度磁环，磁屏蔽罩和消磁线圈等。在显像管出厂时，良好地实现了静会聚，色纯度，动会聚的调整，简化显像管的使用。

3.自会聚彩色显像管的外围电路

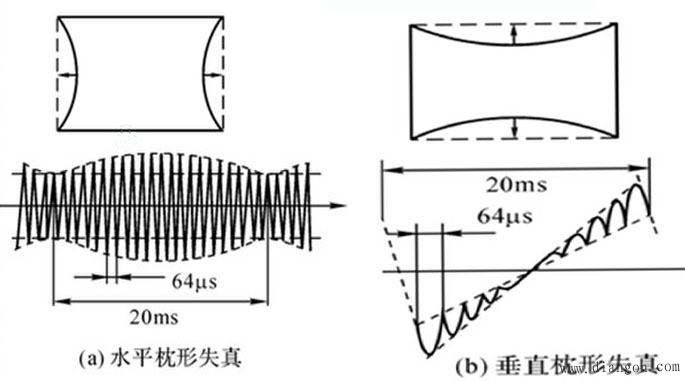

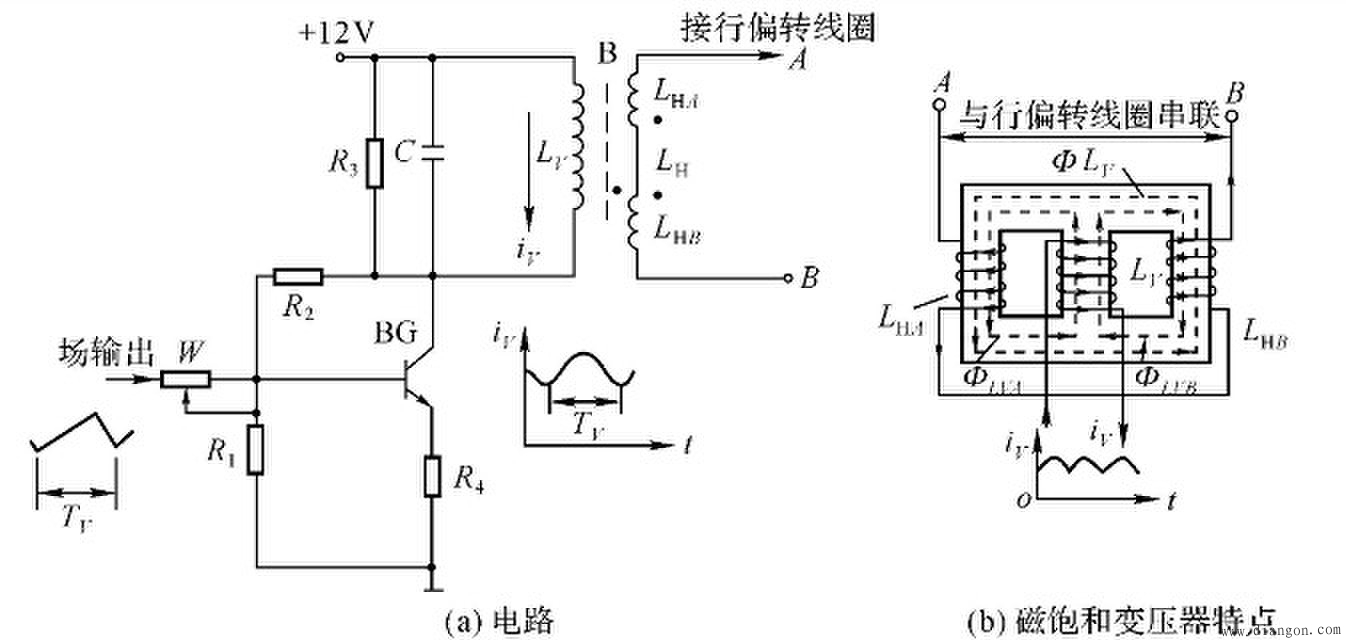

1）光栅枕形校正电路

电路目的：校正因为电子束会聚面的曲率半径小于荫罩板和荧光屏的曲率半径而产生的垂直枕形失真、水平枕形失真。

校正的原理：将偏转线圈中扫描电流相应地加大，将向内凹的光栅边沿往外拉成直线。

2）自动消磁电路

电路目的：防止地磁和电视机所处环境的杂散磁场对显像管电子束偏转的影响，保证色纯和会聚。

电路原理：用逐渐减小的交变磁场消除铁制部件的剩磁，这种磁场可以通过使逐渐变小的交流电流流过一个线圈得到。

电路实现：一般使用消除线圈、正温度系数热敏电阻等组成。

3）黑白电平调整：

产生黑白电平不平衡的原因：红、绿、蓝三种荧光粉的发光效率不同。

调整方法：进行黑平衡（也称暗平衡）调整和白平衡（又称亮平衡）调整。调整原理见白平衡调整动画。

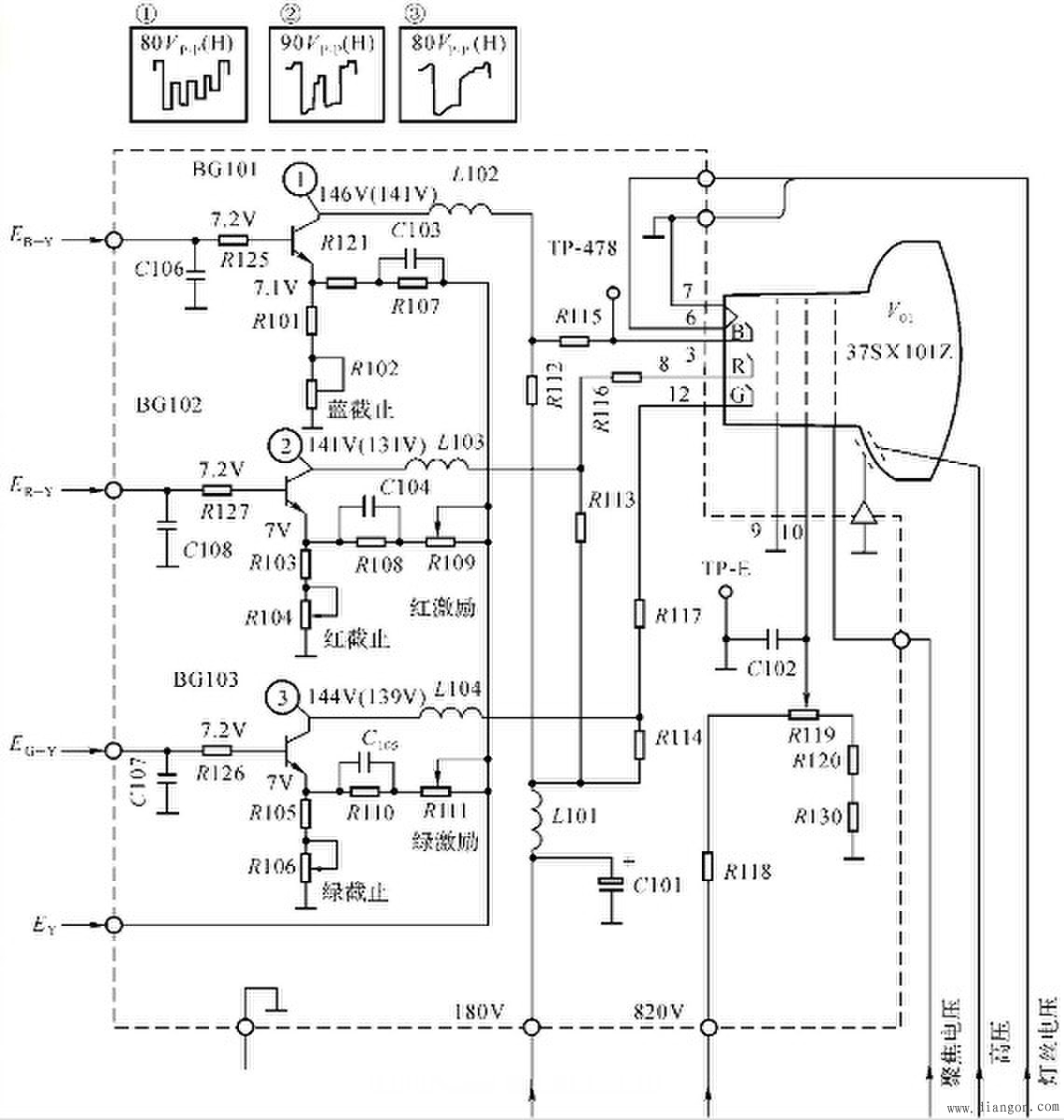

调整电路：见图8。
