如何看懂彩电电路图

电路图是彩电维修过程中的指导性文件。这一节首先熟悉电路图中的常用符号，然后根据前述的彩色电视机的原理框图，了解各个电路模块的功能和基本电路结构，可以在电路图中将各组成电路分割出来。本节还介绍了两种常见的电路划分方法，并梳理了对需要重点关注的电路的分析思路。

一、熟悉电路图中的常见符号

彩电常用元器件有：电阻，电容，电感，电位器，热敏电阻，保险丝，变压器，晶体二极管，三极管等，要读懂彩电电路图，首先要熟悉这些元器件的电路符号。详见教材图2-1.

二、电路图的一般组成

1.了解各基本部分的电路结构

彩电基本电路总是由：电源电路，行扫描电路，公共通道电路，亮度通道电路和显像管外围电路，色信号处理电路，伴音电路，遥控电路，这7部分电路组成。在读图前，先理解各电路的功能，基本形式和基本结构。对其中的集成电路芯片通过查询其数据文档，理解它的功能、输入、输出引脚的定义，帮助更好地分析电路结构。

2.分清各部分电路的直流供电情况

彩色电视中的各部分电路电流来源不同，电源是否正常供给往往是判断该部分电路是否能正常工作的第一个工作。

3. 区分熟悉电路、生疏电路和特殊电路

三、各部分电路的划分方法

一般情况下，有两种划分方法。

1. 从输入端开始划分：在熟悉彩色电视机的基本构成框架和信号通道走向后，可以循着天线输入端口，划分出各部分的基本结构。在集成电路大量应用的今天，电路的划分就相对更容易了。

2. 以整机电路中某些特征元器件或部件为起点开始查找和划分电路。

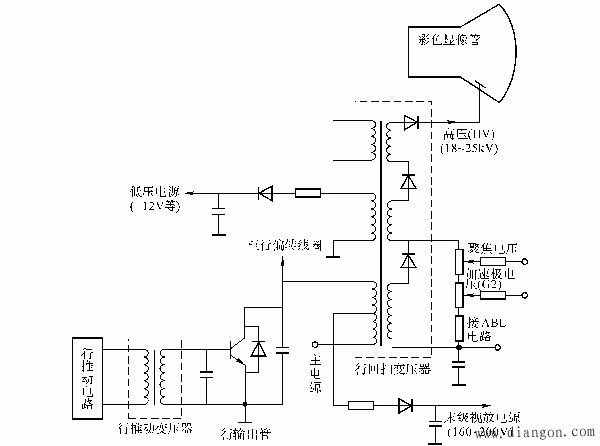

例如：行输出电路的基本形式如图1。

图1 行输出电路的基本形式

当电视机的行扫描、直流供电出现问题时，在整机电路中需要检查行输出电路。先找到高压输入端或行偏转线圈，顺着它们的电路连线可以找到行回扫变压器和行输出管，顺着行回扫变压器的初级绕组又可以找到主电源端。

这种方法，可以根据判断的故障电路范围，找到特征元器件，快速定位故障电路。

四、局部电路的分析

1.将重点电路从整机电路中分离出来。

2.根据它的电路组成分析它的工作状态和功能

3.根据所分析的电路的功能和与之相连的前后级电路的功能分析判断它在整机中的作用。
