电能计量装置的错误接线

一、错误的接线种类

依据《供电营业规则》，所谓窃电，是以非法占有用电能为目的，采取各种手段窃用电能的行为。包括以下行为：

（1） 在供电企业的供电设施上擅自接线用电；

（2） 绕越供电企业用电计量装置用电。

（3） 伪造或者开启供电企业加封的用电计量装置封印用电；

（4） 故意损坏供电企业用电计量装置用电；

（5） 故意使供电企业用电计量装置不准或失效用电；

（6） 采用其他方式窃电。窃电的表现形式可分为：

（1） 电能表上电压异常；

（2） 电能上电流异常；

（3） 电能表上夹角异常；

（4） 其他窃电形式。

当电能计量装置发生错误接线后，感应式电能表的表现主要为电表转盘转动异常，如出现慢转、反转、不转和转向不定四种情况。对电子式电能表由于能将反向电能正向计量，因此主要表现为脉冲灯闪动频率变慢。

二、常见错误接线形式

（1）失压。如单相表的电压线圈脱钩，如图1所示，即电压线圈断电，使表不转。解决办法是把接线端子加封印或者电压线圈在表的大盖内部已接好，接线盒内的钩片虚设，使之打开无效。

图1 单相表失压

图2 单相表电流线圈极性接反

（2）欠流。如短接电能表的电流线圈或把电流互感器二次侧的K1、K2端子短接，使电流表机会不转。一般的防范办法是把接线端子加封或者电能表的电流取样回路经过特殊处理，使短接电能表线圈基本无效。

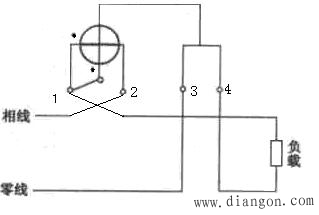

（3）电流线圈极性反接，如图2所示，使表反转。

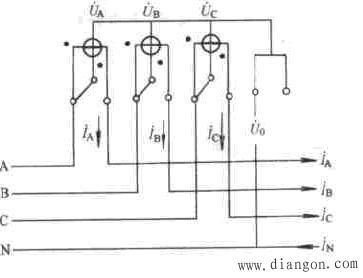

(4)断中线。若三相四线有功电能表的电压线图中性点与电路中性线断开，如图3所示，当三相负载不对称时，中线电流不等于零(ΔIn≠0)，中性线断开后将在电能表电压线圈中点与电源中线N之间产生电压差U0)，则电表每个电压元件上加的不再是电源相电压。电能表反映的功率要比实际功率少ΔP。

（5）火线、零线对换位置。如图4所示，火线C与零线发生错位。长时间运行会使电能表的电压线圈烧毁。

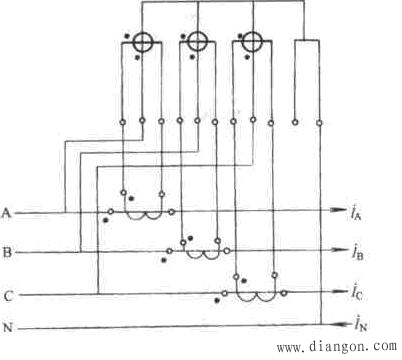

图3 三相四线电能表中性点与电路中线断开

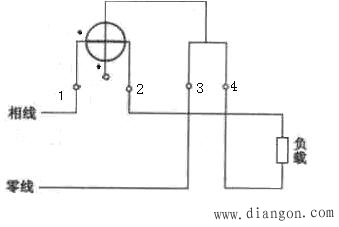

图4 三相四线电能表相、零线对换
