触发器逻辑功能的转换

(1)J—K触发器转换为D触发器：图1所示为J—K触发器转换为D触发器的逻辑图。其状态表如表所示。特性方程为：

图1 JK触发器转D触发器

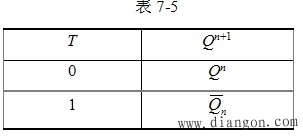

(2)J—K触发器转换为T触发器：T触发器即计数触发器，转换逻辑图如图2所示。表7-5为T触发器的状态表。特性方程为

图2 JK触发器转T触发器

(3)D触发器转换为TZ触发器：如果将D触发器的D端和Q端相连，就转换为TZ触发器，如图3所示。其特性方程为：Qn 1=/Qn

具有计数功能。

图3 D触发器转T’触发器
