乘法器电路

图 模拟乘法器调幅电路

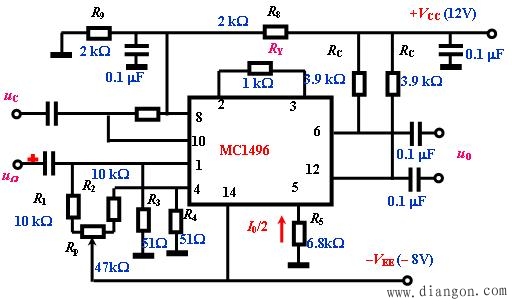

乘法器调幅电路的电路如图所示，乘法器为MC1496，信号输入端1接调制信号，8接载波信号，调幅信号从6和12端输出。
产生DSB信号时，要保证乘法器不接uΩ ，只接uc ，调RP使输出信号最小，即载漏最小。
如果把该电路中的R1、R2改小，例如750 Ω ，就可以产生AM信号，再调节RP可以调节调幅系数的大小。
二极管调幅电路和乘法器调幅电路都属于低电平调幅电路，是在发送设备的低电平级实现，然后经线性功率放大器放大。还有一种高电平调幅电路，调制与功放合一，在发送设备末级实现，适用普通调幅，整机效率高。
