单片机的复位电路

复位是单片机的初始化操作，其主要功能是把PC初始化为0000H ，使单片机从0000H单元开始执行程序。RST是复位信号的输入端，复位信号是高电平有效，其有效时间应持续24个振荡脉冲周期（即２个机器周期）以上。
复位操作有上电自动复位和按键手动复位两种方式。

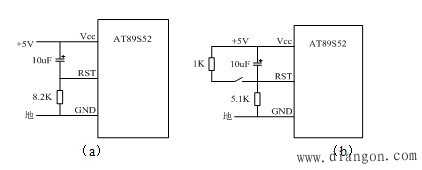

上电自动复位是通过外部复位电路的电容充电来实现的，其电路如图1（a）所示。这样，只要电源Vcc的上升时间不超过１ms，就可以实现自动上电复位，即接通电源就完成了系统的复位、初始化。
按键手动复位是通过使复位端经电阻与Vcc电源接通而实现的，它兼具上电复位功能。其电路如图1（b）所示。

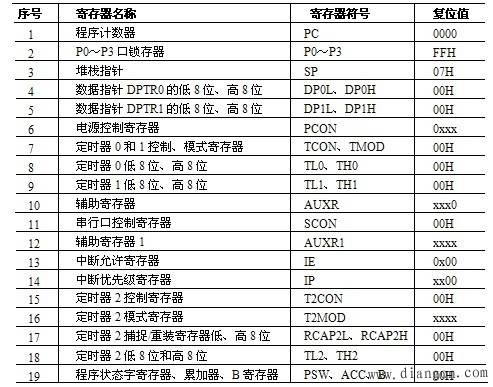

除对ＰＣ外，复位操作还对其它一些专用寄存器有影响，它们的复位状态如表1：
