单片机串行通信
1、串行通信概述·串行通信:是将数据的各位一位一位地依次传送。适合于计算机之间、计算机与外部设备之间的远距离通信。

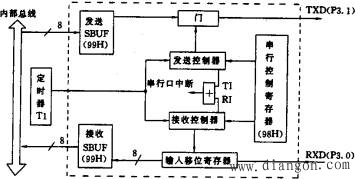

一.结构图
发送:MOVSBUF,A 接收:MOVA,SBUF 二.串行口控制 1.串行口控制寄存器SCON

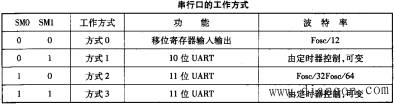

①SM0、SM1:串行工作方式控制位。
·方式2、3时:如SM2=1则接收到的第9位数据(RB8)为0时不置位RI;如SM2=0,则收到停止位后必置位RI。 ·方式1时:如SM2=1,则收到停止位置位RI。 ·方式0时:SM2=0。 ③REN:REN=1时,允许接收;REN=0时,禁止接收。 ④TB8:方式2和3中要发送的第9位数据,可作奇偶效验位。 在多机通信中:TB8=1为发送地址帧,TB8=0为发送数据帧。 ⑤RB8:方式2和3中要收到的第9位数据,可作奇偶效验位或地址/数据标识位;方式1中如SM2=0时,RB8是接收到的停止位;方式0时,不使用RB8。 ⑥TI、RI:分别为发送、接收中断标志。 2.电源和波特率控制寄存器PCON

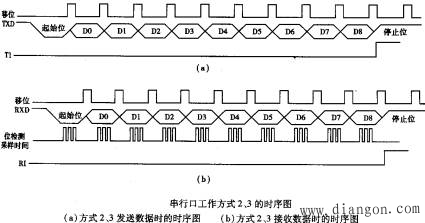

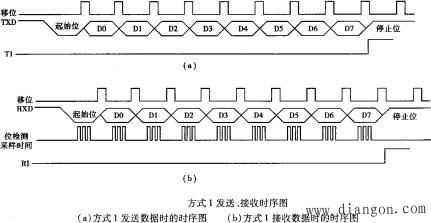

串行口工作在工作方式1、2、3下: SMOD=0,波特率不提高一倍 SMOD=1,波特率增大一倍 要点:·串口各用到哪些寄存器?寄存器各位的含义。 ·串口有几种工作方式? 3.串行工作方式及帧格式 在串行口的4种工作方式中,串行通信只使用方式1、2和方式3,方式0主要用于扩展并行输入输出接口。 ①方式0:以8位数据为一帧,没有起始位和停止位,先发送或接收最低位。主要用于扩展I/O口,数据由RXD输入或输出,同步移位脉冲由TXD端输出。波特率=fosc/12
三.波特率的设置
2.方式1和方式3:一般选用T1工作于模式2作波特率发生器。 定时器T1模式2的计数初值:
解:设波特率控制位SMOD=0,则 X=256-11.0592×106×20/384×2400=244=F4H 所以TH1=TL1=F4H |







1.方式2:
