集成运算放大器的组成结构
时间：2023-03-15来源：佚名
|

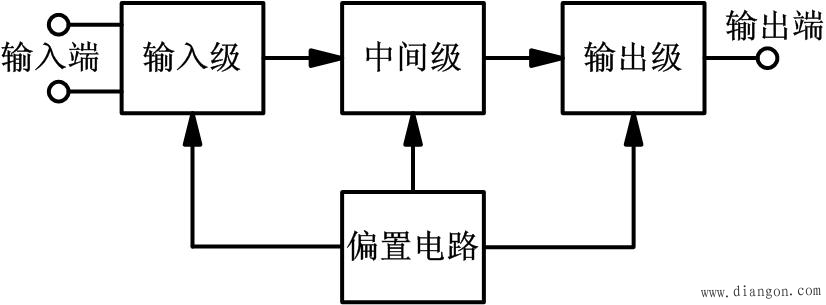

集成运算放大器由输入级、中间级、输出级和偏置电路组成。 输入级：具有很高的输入电阻，能够减小零点漂移和抑制干扰。输入级都采用带恒流源的差分放大电路。 中间级：具有很高的电压放大倍数，通常采用带恒流源的共射放大电路。 输出级：驱动负载，要求输出阻抗低，带负载能力强，通常采用互补对称电路或设计输出器构成。 偏置电路：为各级放大器提供静态工作点，由镜像恒流源等电路构成。  图 运算放大器框图 |
