电工常用工具使用方法

电工常用工具分为通用工具、线路安装工具和设备装修工具三大类。

一、通用工具

通用工具是指电工在工作中经常都会用到的工具。

1、验电器

它是用来判断电气设备或线路上有无电源存在的器具。分为低压和高压两种。

（1）低压验电器的使用方法

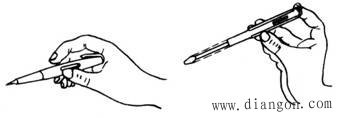

1）必须按照图1所示方法握妥笔身，并使氖管小窗背光朝向自己，以便于观察。

(a)笔式 (b) 螺钉旋具式

图1 低压验电笔握法

2）为防止笔尖金属体触及人手，在螺钉旋具试验电笔的金属杆上，必须套上绝缘套管，仅留出刀口部分供测试需要。

3）验电笔不能受潮，不能随意拆装或受到严重振动。

4）应经常在带电体上试测，以检查是否完好。不可靠的验电笔不准使用。

5）检查时如果氖管内的金属丝单根发光，则是直流电；如果是两根都发光则是交流电。

（2）高压验电器的使用方法

1）使用时应两人操作，其中一人操作，另一个人进行监护。

2）在户外时，必须在晴天的情况下使用。

3）进行验电操作的人员要戴上符合要求的绝缘手套，并且握法要正确。如图2所示。

图2 高压验电器握法

4）使用前应在带电体上试测，以检查是否完好。不可靠的验电器不准使用。高压验电器应每六个月进行一次耐压试验，以确保安全。

2、钢丝钳

（1）各部分作用

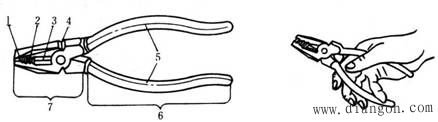

各部位位置及握法如图3所示。

1）钳口：用来弯绞或钳夹导线线头。

2）齿口：用来固紧或起松螺母。

3）刀口：用来剪切导线或剖切软导线的绝缘层。

4）铡口：用来铡切钢丝和铅丝等较硬金属线材。

（a）构造 （b）握法

1—钳口 2—齿口 3—刀口 4—铡口 5—绝缘管 6—钳柄 7—钳头

图3 钢丝钳

（2）钳柄上必须套有绝缘管。使用时的握法如图3b所示

（3）钳头的轴销上应经常加机油润滑。

3、螺钉旋具

俗称起子、螺丝刀，用来拧紧或旋下螺钉。电工不能使用金属杆直通柄顶的螺钉旋具（俗称通芯螺丝刀）。应在金属杆上加套绝缘管。

4、电工刀的使用方法

电工刀是用来切割或剖削的常用电工工具。

（1）使用时刀口应朝外进行操作。用完后应随即把刀身折入刀柄内。

（2）电工刀的刀柄结构是没有绝缘的，不能在带电体上使用电工刀进行操作避免触电。

（3）电工刀的刀口应在单面上磨出呈圆弧状的刃口。在剖削绝缘导线的绝缘层时，必须使圆弧状刀面贴在导线上进行切割，这样刀口就不易损伤线芯。

5、电工工具夹

是电工用来盛装随身携带最常用工具的器具。形状如图4所示。使用时用皮带系结在腰间。

图4 电工工具夹

二、线路安装工具

是用来进行线路安装的工具。

1、墙孔錾

有圆榫錾、小扁錾、大扁錾和长錾四种。

（1）圆榫錾：如图5a，用来錾打混凝土结构的木榫孔。

（2）小扁錾：如图5b，用来錾打砖墙上的木榫孔。

（3）大扁錾：如图5c，用来錾打角钢支架和撑架等的埋没孔穴。

（4）长錾：图5d为圆钢长錾，用来錾打混凝土墙上通孔。图5e为钢管长錾，用来錾打砖墙上通孔。

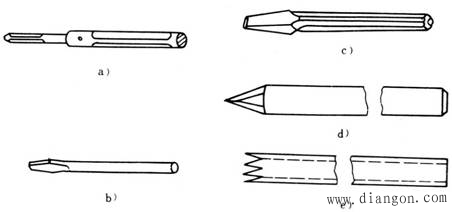

（a）圆榫錾（b）小扁錾（c）大扁錾 （d）圆钢长錾 （e）钢管长錾

图5 墙孔錾

在使用墙孔錾时要不断转动錾身，并经常拔离建筑面，使孔内灰沙、石屑及时排出，避免錾身堵塞在建筑物内。

2、冲击钻

它是一种电动工具，如图6a，可以作“电钻”也可作“电锤”使用。（http://www.gdzrlj.com版权所有）使用时只需要调至相应的挡位即可。

（1）应在停转的情况下进行调速和调档（“冲”和“锤”）时。钻打墙孔时，应按孔径选配专用的冲击钻头，冲击钻头如图6b。

（2）钻打过程中，为了及时将土屑排除，应经常把钻头拔出；在钢筋建筑物上冲孔时，遇到坚硬物不应施加过大压力，避免钻头退火。

(a) (b)

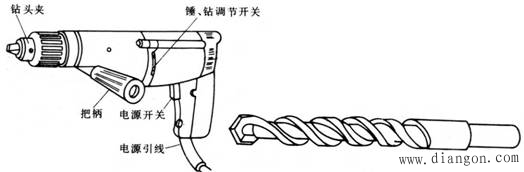

（a）冲击钻形状 （b）冲击钻头

图6 冲击钻

3、紧线器

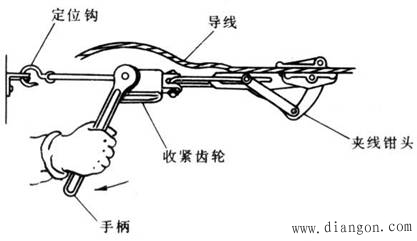

用来收紧户内外绝缘子线路和户外架空线路的导线，如图7所示。使用时定位钩必须勾住架线支架或横担，夹线钳头夹住需收紧导线的端部，然后扳动手柄，逐步收紧。

图7 紧线器的构造和使用

4、剥线钳

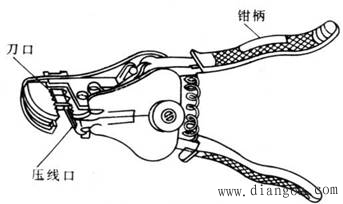

用来剥离6mm2以下的塑料或橡皮电线的绝缘层。钳头上有多个大小不同的切口，以适用于不同规格的导线，如图8所示。使用时导线必须放在稍大于线芯直径的切口上切剥，以免损伤线芯。

图8 剥线钳

5、管子钳

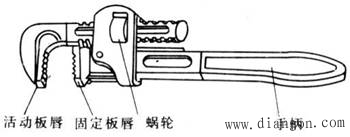

用来拧紧或拧松电线管上的束节或管螺母，使用方法与活动扳手相同。形状如图9所示。

图9 管子钳

6、蹬板

又叫踏板，用来攀登电杆。绳的长度一般应保持一人一手长，如图10b。蹬板和绳均应能承受300kg以上的重量，每半年要进行一次载荷试验。要采取正确的站立姿势，才能保持平稳。如图10c。

(a) (b) (c)

（a）蹬板规格 （b）蹬板绳长度 （c）在蹬板上作业的站立姿势

图10 蹬板

也可采用脚扣来攀登电杆，攀登速度较快，登杆方法简单，但作业时不如蹬板灵活舒适，易于疲劳，适用于杆上短时间作业。

7、防护用品

登杆操作必须戴防护帽、防护手套，穿电工绝缘胶鞋和电工工作服。

三、设备装修工具

是进行电气设备检修或安装的工具。

1、顶拔器

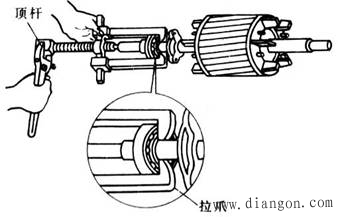

俗称拉具，分为双爪和三爪两种，是拆卸皮带轮和轴承等的专用工具。顶拔器形状和使用方法如图11。使用时各爪与中心丝杆应保持等距离。

图11 顶拔器结构和使用

2、套筒扳手

用来拧紧或拧松沉孔螺母，或在无法使用活动扳手的地方使用。由套筒和手柄两部分组成，套筒的选用应适合螺母的大小，如图12所示。

(a)

(b)

(a)扳手 (b)套筒

图12 套筒扳手

3、滑轮

俗称葫芦，专用于起吊较重的设备，如图13所示。在起重过程中，如需随时定位，或为防止在起吊时设备翻滚，应采用组合滑轮。

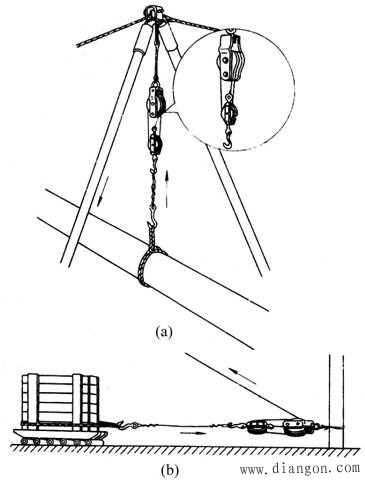

（a）垂直吊物 （b）水平拉物

图13 滑轮的使用

5、电烙铁

是烙铁钎焊的热源，有内热式和外热式两种，外形如图14所示。

（a）大功率电烙铁（b）小功率电烙铁

图14 电烙铁

使用时应注意：

（1）根据焊接面积大小选择合适的电烙铁。

（2）电烙铁用完要随时拔去电源插头。

（3）在导电地面（如混凝土）使用时，电烙铁的金属外壳必须妥善接地，防止漏电时触电。
