反馈振荡器的振荡条件分析

振荡器维持等幅等频振荡的条件称为平衡条件。平衡状态下，振荡器的。平衡过程电压如图4所示。平衡条件如图5所示。

图4反馈振荡器电压平衡过程

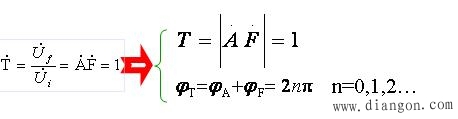

图5反馈振荡器的平衡条件

3、稳定条件

振荡器的平衡条件一旦被破坏，当破坏条件消失后，振荡器能够回复到原来的平衡状态的条件成为振荡器的稳定条件，稳定条件又分为振幅稳定条件和相位稳定条件。

（1）振幅稳定条件

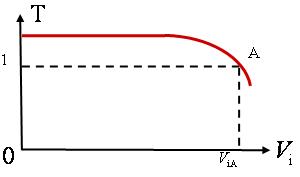

图6 振幅稳定条件的图解表示

实际中,由于工作于大信号状态下的非线性有源器件正好具有这种特性,自然具有稳定幅度的功能。

(2)相位稳定条件

要保证振荡的相位平衡点的稳定,必须当振荡器频率发生变化的同时,要求振荡电路内部能够产生一个新的相位变化,而这个相位变化与外因引起的相位变化相反,以消弱或抵消由外因引起的变化。因此。 实际中电路中主要由谐振放大器的负载并联LC电路的相位决定，而并联LC谐振回路正好具有这种相频特性，如图7所示。

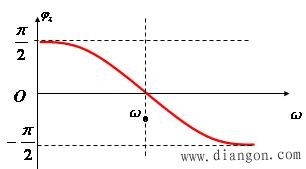

图7 相位稳定条件的图解表示

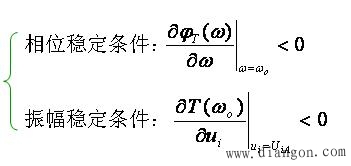

图8 振荡器稳定条件
